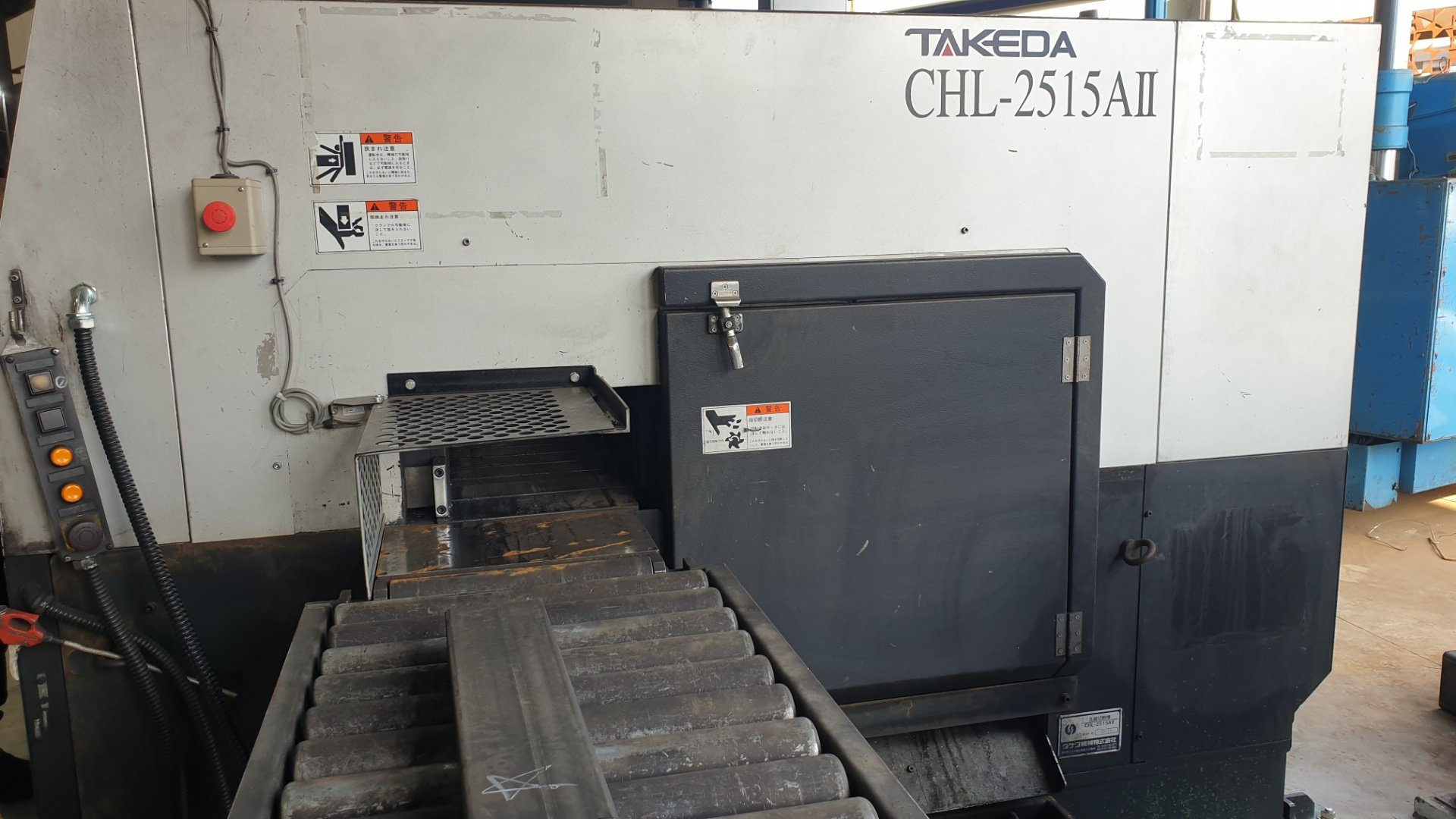

<판매완료>TAKEDA Circular Saw Machine CHL-2515AII

판매완료

TAKEDA Circular Saw Machine with Carbide Tipped Saw and HSS Saw “CHL-2515AII 3대 (풀옵션)

https://www.takeda-mc.co.jp/product-information/marunoko/katakou/chl_2515a/

CHL-2515AⅡ｜タケダ機械

1. CHL-2515AII 30102 (2014년10월)
사양(옵션)/ 체인컨베어 8m. 하이스톱날냉각장치. 플랫트바9mm대응.앵글대응 슈타장착컨베어 1.`5m
2. CHL-2515AII 30110 (2015년4월)
사양(옵션)/경사장착오토로다 10m. 하이스톱날냉각장치.슈타장착컨베어1.5m
3. CHL-2615AII 30114 (2016년1월)
사양(옵션)/경사장착오토로다 10m. 하이스톱날냉각장치.슈타장착컨베어1.5m



옵션

・간이절단
・미스트레사
・오토로다6m
・칩컨베어
・재료폭측장기능
・오일미스트레벨스윗치과에어압력저하스윗치











파이프절단시의 절분(키리코)의 영향을억제하는 하부스라이드의다운절단방식두꼐12mm의 파이프도 고정밀도절단

■ 초경톱날. 하이스톱날 모두 대응

초경톱날에추가하여 각파이프랑.원형파이프.C찬넬등의 얋은두꼐의 절단시에적합한 하이스톱날장착할수있기떄문에

깨끗하도 소음이적은 가공을할수있다

톱날교환도 작업하기쉽게 단시간에할수있다

■ 고속.고정밀도 절단

미션구조.톱날구동방식을 업그레이드하여 백러쉬의저감과가공속도의 한층더향상실현

두께12mm파이프재료를 고정밀도 절단

■ 다양한 형강대응

H강을비롯하여 앵글.찬넬.각파이프등 다양한 형강절단에 대응

■가공시의 누수를 대폭해소

환경에부드러운 그린미스트세미드라이캇타를 채용하고있기때문에 절단시의 누수가 거의없습니다

건조시간을 격감시켜 후공정을쉽게하고있습니다

■멘터넌스향상

절분(키리코)멘터넌스를 쉽게할수있는카바.절분슈타를 표준사양으로 장비하고있다



■ 간단입력. 간단조작

입력부는 보기쉬운액정텃치판넬방식 .가독성이높고 가공데이타작성.자동운전등록.톱날등록등의 기능충실

옵션으로 수동에의한 간이절단가능도 가능하다





■하부옆스라이드다운컷트절단

파이프재료절단에있어서 절분(키리코)의 영향을 억제하면서 와이드절단도 실현한다

이러한 TAKEDA독자의 절단방식에의하여 파이35mm의 원형파이프에서 250mm의 H강까지 폭넗은 절단요구에 대응

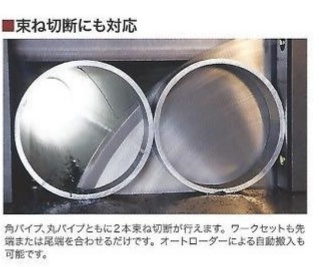

■다발절단에도 대응

각파이프.원형파이프함께 2본다발절단을 할수있다

재료셋트도 선단또는미단을 맞추는것만이다

오토로다에의한 자동반입도 가능하다

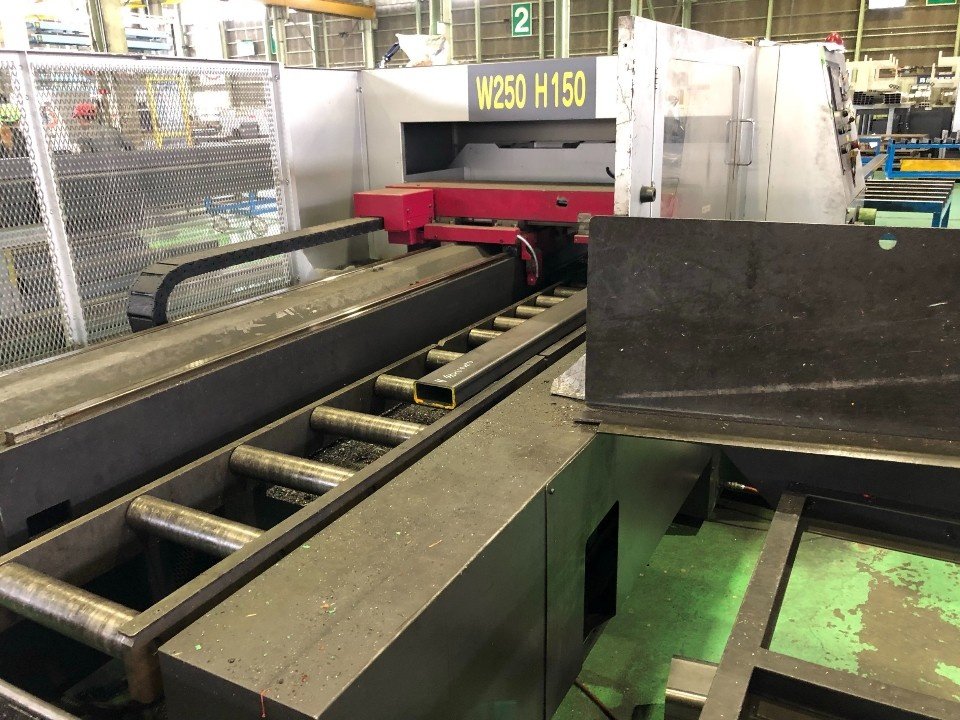

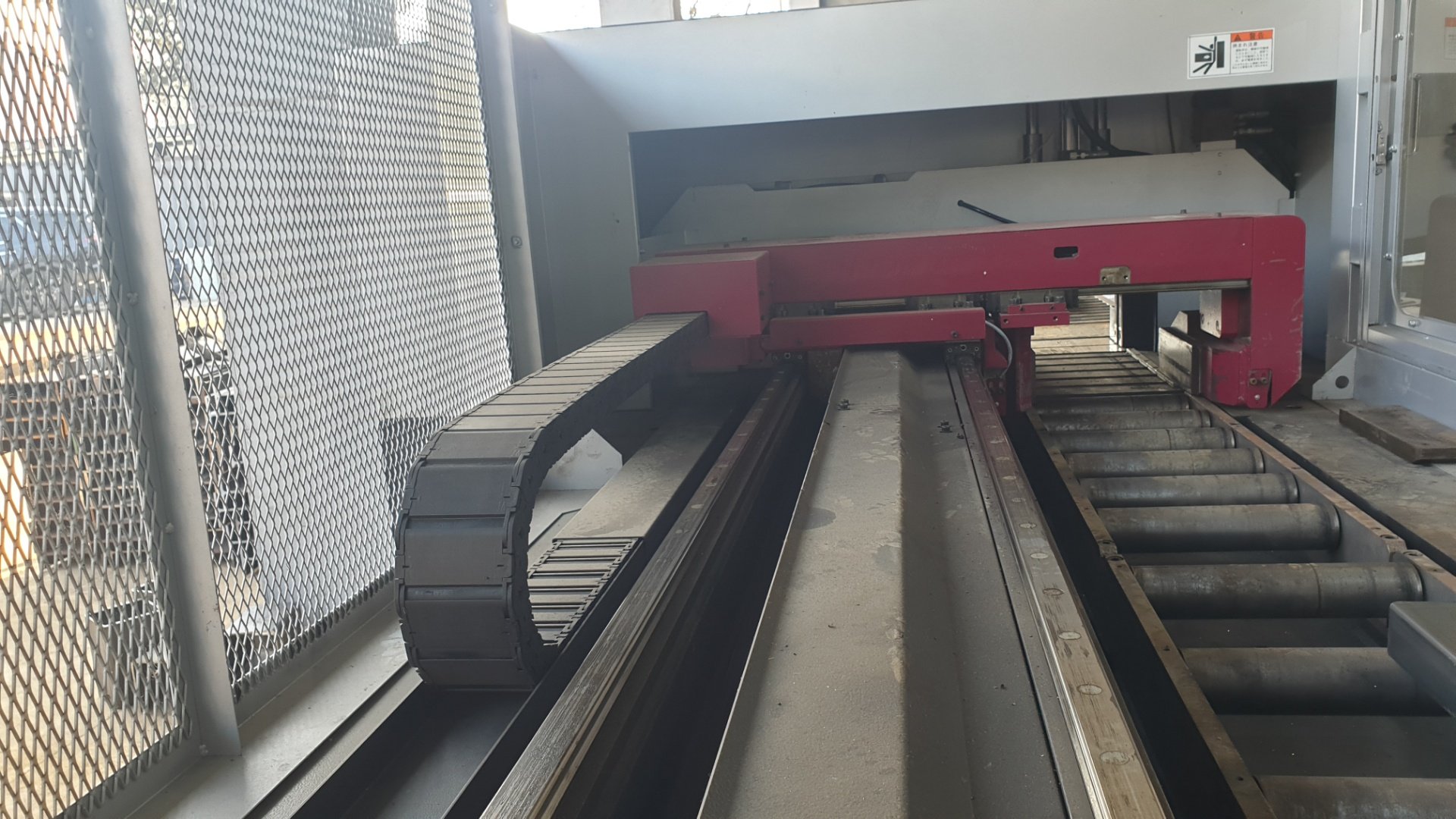

■고정밀도자동측장장치

재료의측장.송재 .가공위치결정을하는 자동측장장치장비

유압측장바이스는 광전스윗치에의하여 선단검지를하여 0.01mm의 고정밀도로 송재 .위치결정을한다



■원형재료 오토로다 6m (옵션)

기계사양외 고객의요구에맞춘주문사양에도 대응합니다 (이카다로그의 그림의 오토로다는 원형파이프사양입니다)



■각바이스의그립 파워를 컨트롤

재료의두꼐에 대응하여 바이스그립 파워 컨트롤 가능하기떄문에 미묘한그립파워를 설정할수있다

■배출슈타(옵션)

선단절단시의 불필요한재료를 자동적으로 스크랍박스에 수납하고

제품컷트를 개시하면 자동적으로 이동하여 제품을 제품박스에 수납한다





항목				사양	비고
재료	소재사이즈	환봉丸 파이프	1본절단	φ35〜φ139.8	(폭×높이) 35×19~250×150mm 이내의 ◎ □등
			2본절단	φ35〜φ114.3
		정각正角 파이프	1본절단	□40〜□150
			2본절단	□40〜□125
		장각長角 파이프	1본절단	□50×20~□250×125
			2본절단	□50×20~□125×75
	최대소재질량			550kg
	두께			1,6mm이상 12mm이하 단지두께t는 외형D의2%이상필요하다 t>D×2/100	2본절단은 t8mm이하
					얋은두께재료(t6.0mm) 미만은 하이스톱날 추천
	소재길이	최대		12000mm	오토로다(자동반입장치) 사용의경우는 옵션참조
		최소		510mm+제품길이
	절단길이	끝절단		15mm이상
		잔재		70mm이상
		제품		15mm이상
	강종			일반구조용강(주로SKT재)
톱날	톱날의종류			초경톱날	t6.0mm이상
				하이스톱날	t6.0mm미만
	톱날외형	최대		Φ 550mm
		최소		Φ 420mm
	톱날두께			2.5~3.0m
	톱날사이즈	초경		Φ500×2.8mm	높이125mm까지
				Φ530×2,8mm	높이150mm까지
		하이스		Φ450×2.5mm	높이100mm까지
				Φ510×3.0mm	높이125mm까지
				Φ530×3.0mm	높이150mm까지 연마2mm
				Φ530×3.0mm	높이150mm까지 연마12mm
	톱날수	초경		90~140(절삭재사이즈등에따라)
		하이스		180~300(절삭재사이즈등에따라)
절단기	절단조건	주속		70~300m/min (톱날외경 Φ530에서)
		회전속도		42~180min-1	인버트에의한무단변속
		이송		0~20mm/sec	AC서보모타에의한 자동설정
	(고속-절삭-모도시)전환			재료사이즈.톱날지름입력값에의한자동전환
	절단속도			재료사이즈.재질에의한수동설정
	톱날진동멈춤			2군데
	톱날이동축유효스토로크			615mm
	구동방식			AC서보모타+볼스크류
	절단방식			하부스라이드절단
	톱날헤드감속비			1/13.4(기어+푸리감속)
	톱날브레키			파우다크랏치방식
	바이스파워	옆바이스		6.7kN(재료에따라감압가능)
		종바이스		4.3kN(재료에따라감압가능)
측정 장치	구동방식			볼네지+AC서보모타
	유효스토로크			2005mm+최종스토로크40mm
	반송위치결정속도			30m/min
	최소위치결정치수			0.01m
	그립파위치			총폭클램프
	그릿파파워			6.7kN	재료에따라감압가능
절삭액	방식			고점도미스트방식
	탱크용량			1.8릿트
	동점도범위			사용가능범위	15~60mm2/s
				추천값	20~40mm2/s
전동기	톱날구동모타용량			11kw×4P
	톱날이송모타용량			0.85kw AC서보모타
	캐리지구동모타용량			0.85kw AC서보모타
	유압용모타용량			1.5kw
유압	탱크용량			20릿트
	설정압력			3.5Mpa

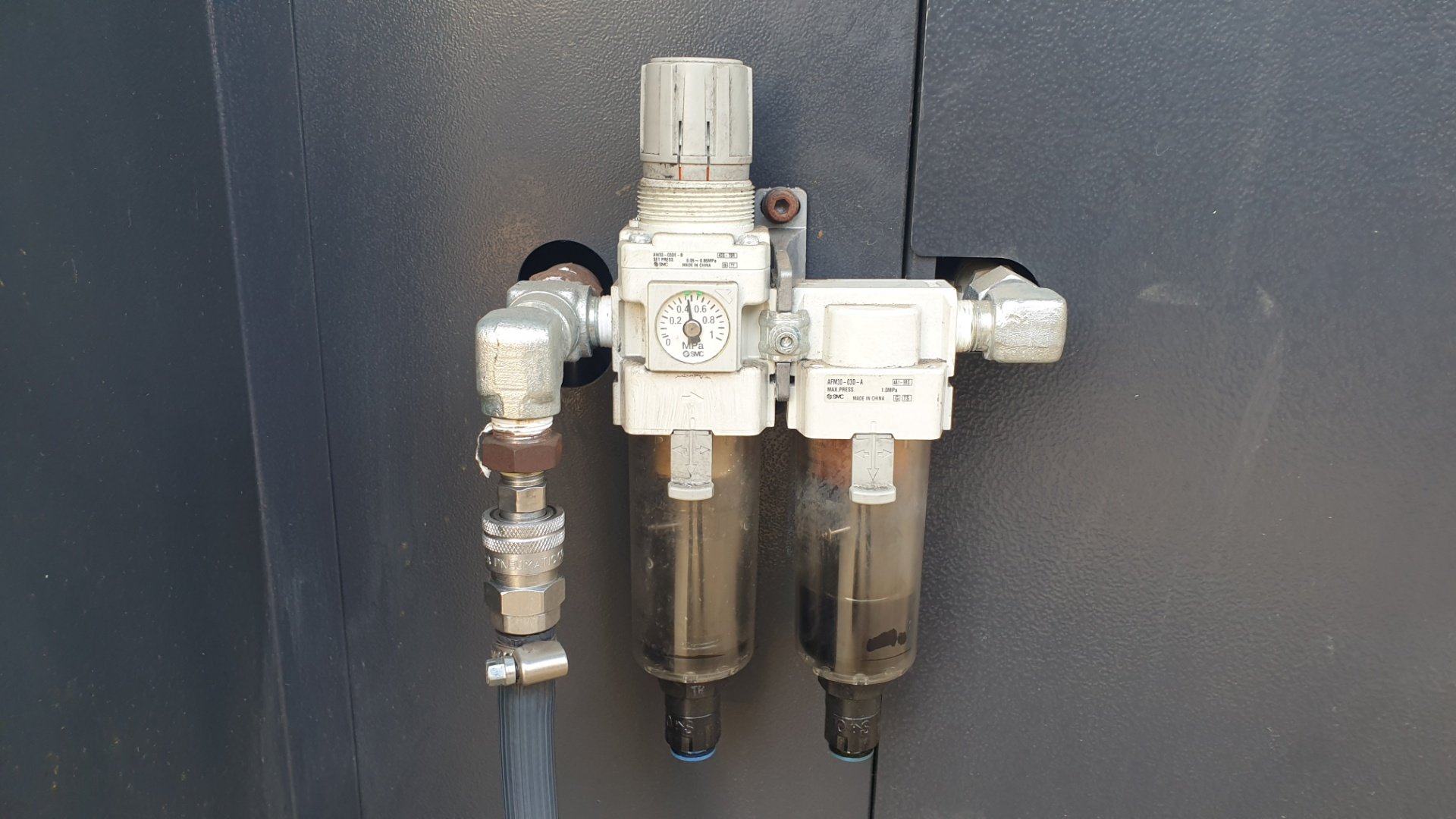

에어	설정압력			0.5Mpa
그외	칩처리			칩바켓츠(절단기측1군데)
	전원전압			3상 AC200~230V+-10%(50/60Hz)
	패스라인			800mm
기계치수	폭 ×길이 ×높이			3077mm×2440mm×1550mm
기계질량	본체만			3.800kg
전기사양	제어			시켄사
	제품데이타종류(순서No)			6종류
	가공데이타종류(실행데이타No)			9종류
	표시기			6인치EL판넬(칼라)/텃치판넬
