각종소모품판매(톱날.드릴.캇타.칩)

각종 소모품판매

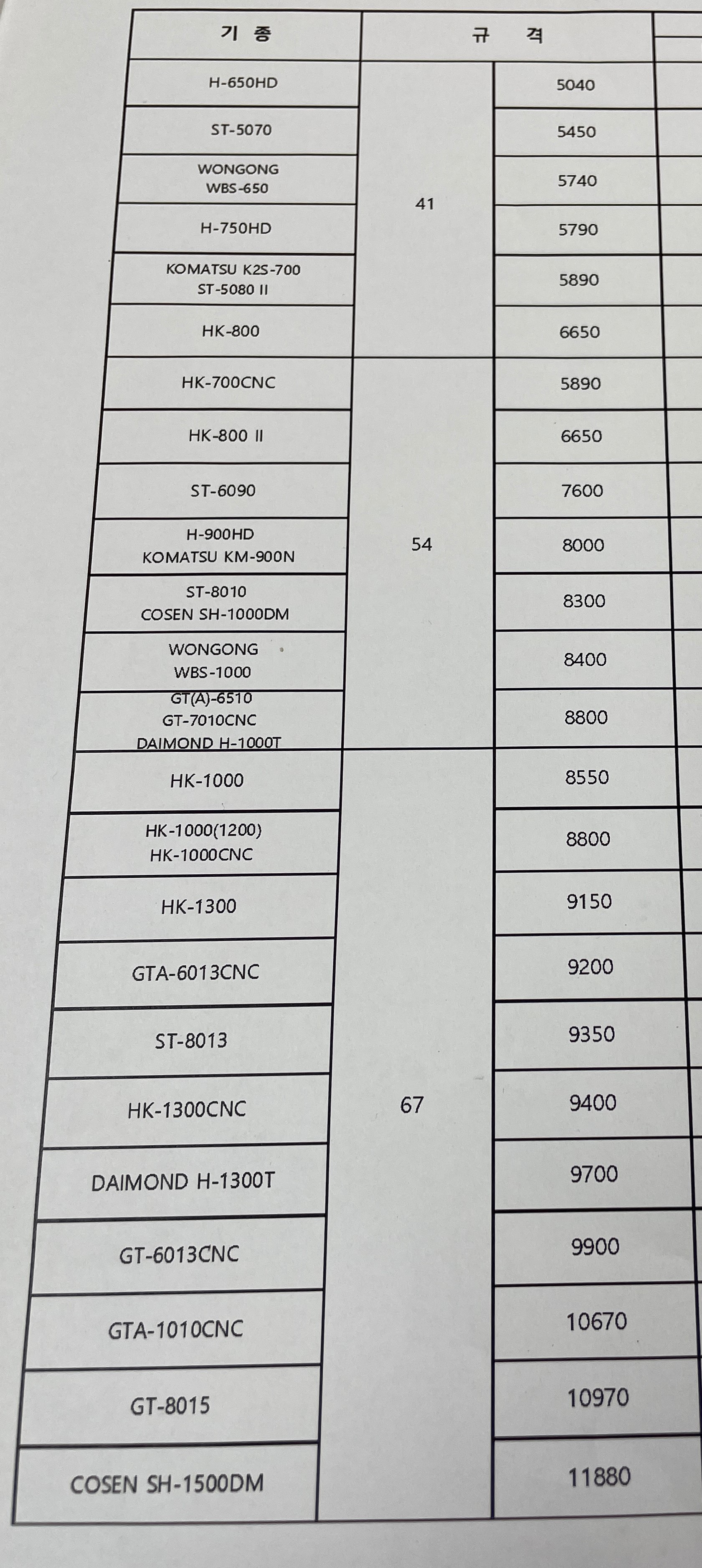

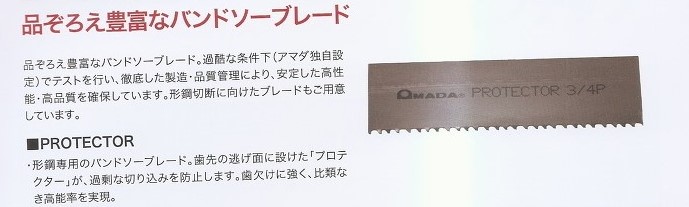

AMADA / 형강용톱날





AMADA /  오일홀드릴

強力鉄骨用ドリル｜株式会社アマダマシナリー (amada.co.jp)

強力鉄骨用ドリル｜株式会社アマダマシナリー



AMADA 철골용 T-tan 코팅드릴

개선가공기 칩/쿠사비/캇타

싱크스OST-111



싱크스HT-115□12.7X4.76 （R3)



싱크스 M-102□ 15.875X4.76



싱크스 M-111○ 20X6.35

싱크스 M-108 ○ 12X4.76

싱크스 F-17 □12.7X5.5 （R0.8)

핫타리 OT□13.5X6.35

핫타리 SHD 14X6.35(R0.8)

핫타리SHO  ○ 12X6.35

핫타리 KNR-10 □ 13.5X8（R10）

핫타리 ST □ 12.7X26.4 X4.76

핫타리 HTR 12.7X6.35



나바세이코 NSR-A 14X6.35(R4)

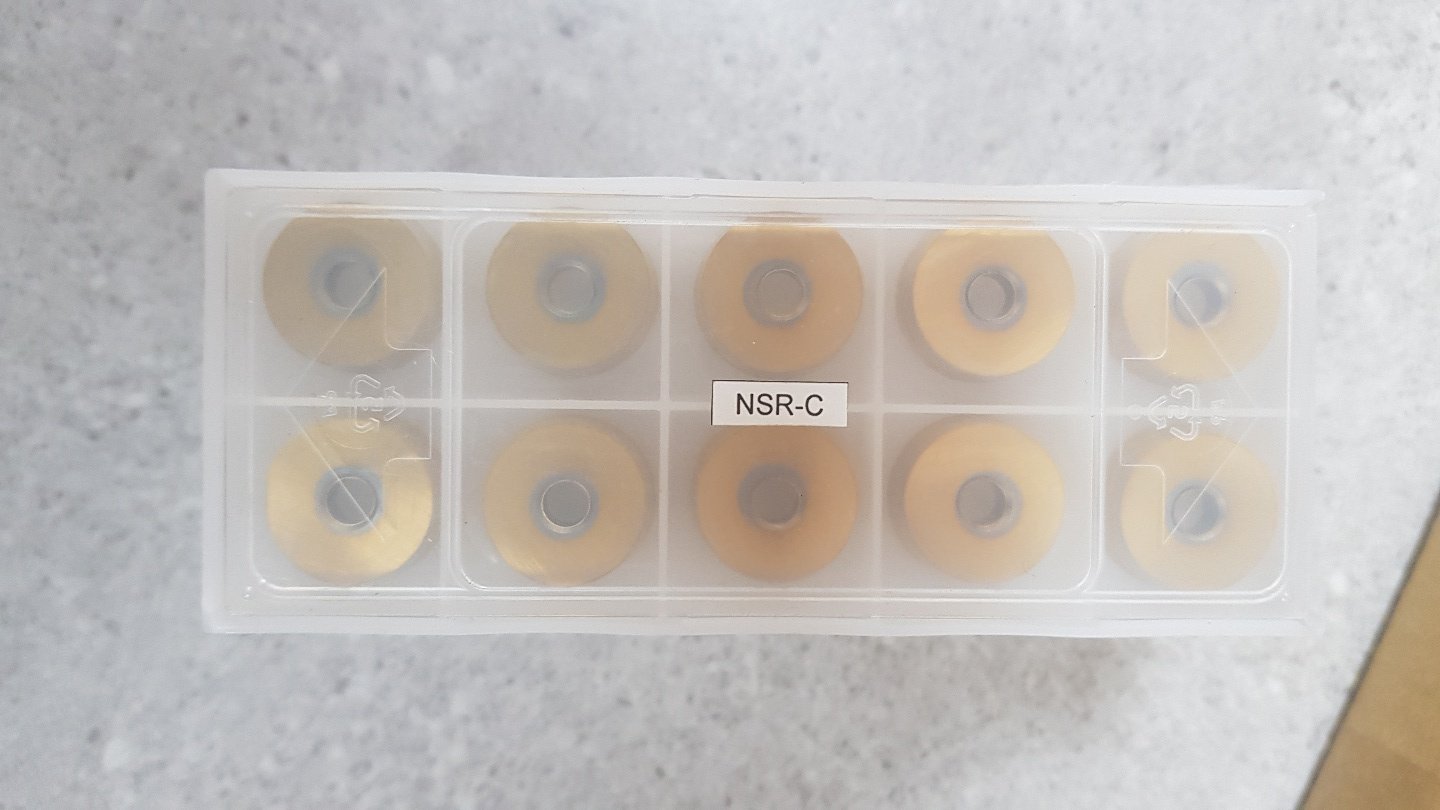

나바세이코 NSR-C ○ 20X6.35







MHV용캇타부품일람표

명칭	캇타 번호	칩A 수량	칩B 수량	쿠사비A 수량	쿠사비B 수량	네지A 수량	네지B 수량	로케다 수량	핀 수량
기계 부착 캇타
추입 캇타 오른쪽	G001 2065 90R 01	HT115 36		HP3 32	HP4R 4	HPS2 36
추입 캇타 왼쪽	G001 2065 90L 01	HT115 36		HP3 32	HP4L 4	HPS2 36
스칼랍 캇타 오른쪽	OSB 93* 10R	HT115 12	OST 111 4	HP3 12	NKR1 4	HPS2 12	NW8 4	XNR 106 4	118- 214 4
스칼랍 캇타 왼쪽	OSB 93* 10L	HT115 12	OST 111 4	HP3 12	NKR1 4	HPS2 12	NW8 4	XNR 106 4	118- 214 4
35도 50t 캇타 오른쪽	G3540 50L 001	HT115 22		HP3 20	HP4R 2	HPS2 22
35도 50t 캇타 왼쪽	G3540 50R 001	HT115 22		HP3 20	HP4R 2	HPS2 22
옵션 캇타
35도 40t 캇타 오른쪽	MNK 3540R	HT115 18		HP3 16	HP4R 2	HPS2 18
35도 40t 캇타 왼쪽	MNK 3540L	HT115 18		HP3 16	HP4L 2	HPS2 18
35도 22t 캇타 오른쪽	MNK 3522 AR	HT115 12		HP3 10	HP4R 2	HPS2 12
35도 22t 캇타 왼쪽	MNK 3522 AL	HT115 12		HP3 10	HP4R 2	HPS2 12
35도 논스칼랍 50t 오른쪽	MNK 3550N 6R	HT115 22		HP3 20	HP4R 2	HPS2 22
35도 논스칼랍 50t 왼쪽	MNK 3550N 6L	HT115 22		HP3 20	HP4R 2	HPS2 22

싱크스

품명	용도
HP-3	표준쿠사비
HP-14	특수쿠사비
HP-4R	표준쿠사비
HP-4L	표준쿠사비
HP-1	개선쿠사비
HP-8R	개선쿠사비
HP-8L	개선쿠사비
HPS-2	표준W네지
HPS-1	개선W네지
OSR-1	10R로케타
OSP-S3	10R W네지
OSP-S1	10R 로케타 작은네지
OSP-3R	10R 쿠사비
OSP-3L	10R 쿠사비

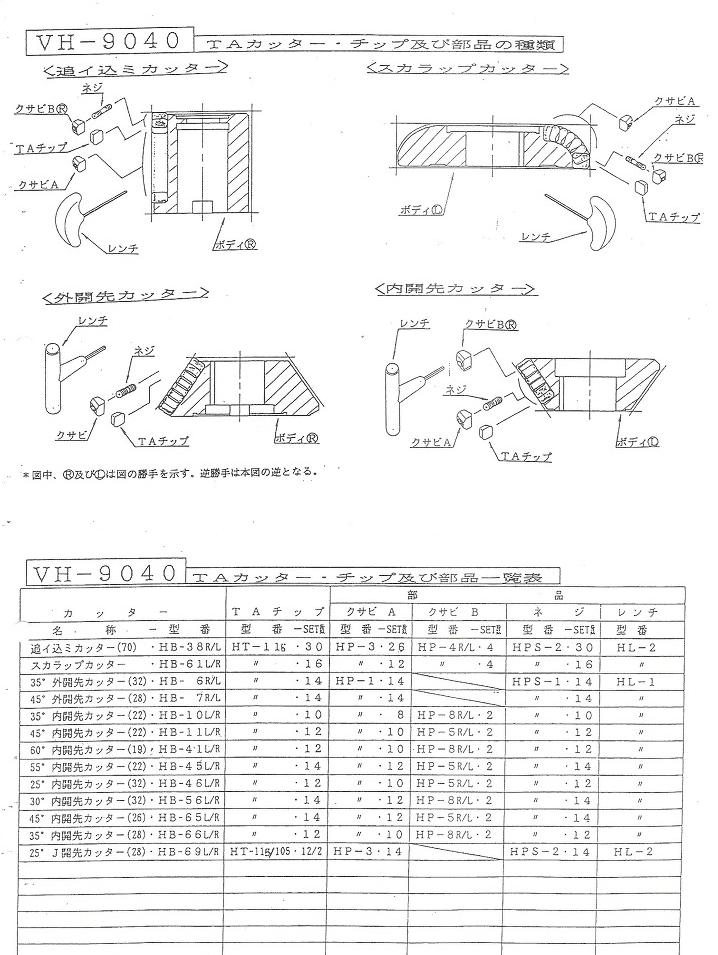

싱크스 VH-9040

추입캇타	35도	네지	HPS-2
추입캇타	35도	칩	F-115
추입캇타	35도	쿠사비A	HP-3
스칼랍캇타	35도	쿠사비B	HP-3
스칼랍캇타	35도	네지	HPS-2
스칼랍캇타	35도	쿠사비B	HP-4(R/L)
스칼랍캇타	35도	칩	F-115
외개선캇타	35도	쿠사비	HP-1
외개선캇타	35도	네지	HPS-1
외개선캇타	35도	칩	F-115
내개선캇타	35도	쿠사비B	HP-8(R/L)
내개선캇타	35도	네지	HPS-1
내개선캇타	35도	쿠사비B	HP-1
내개선캇타	35도	칩	F-115



싱크스 PH1000

싱크스 PH1000

싱크스 PH-1000

싱크스 VH1060-2S.2A

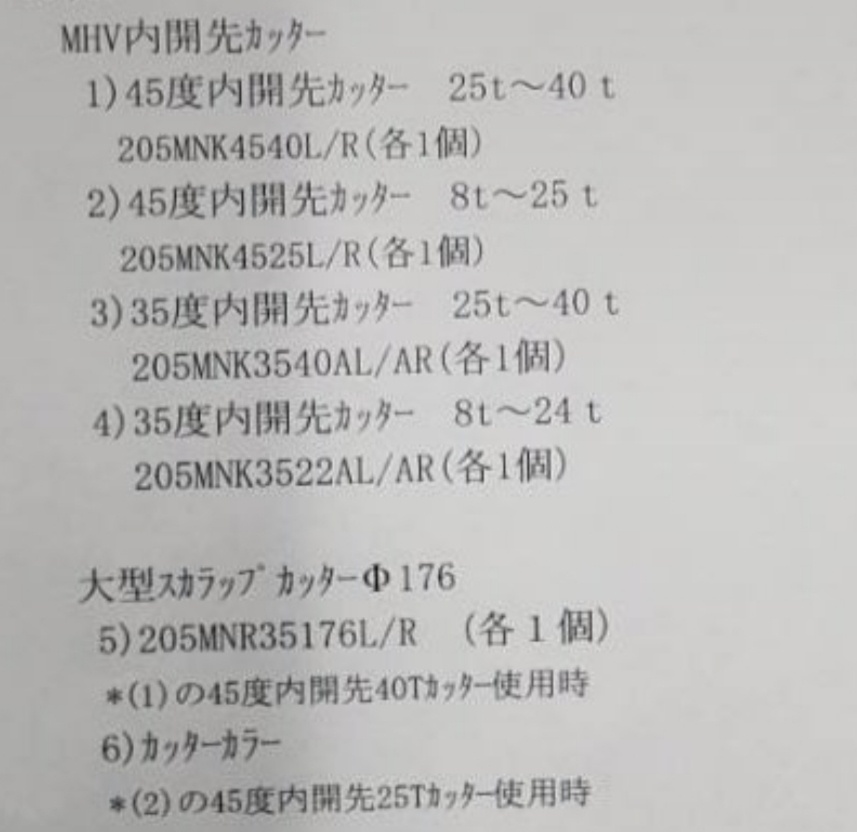

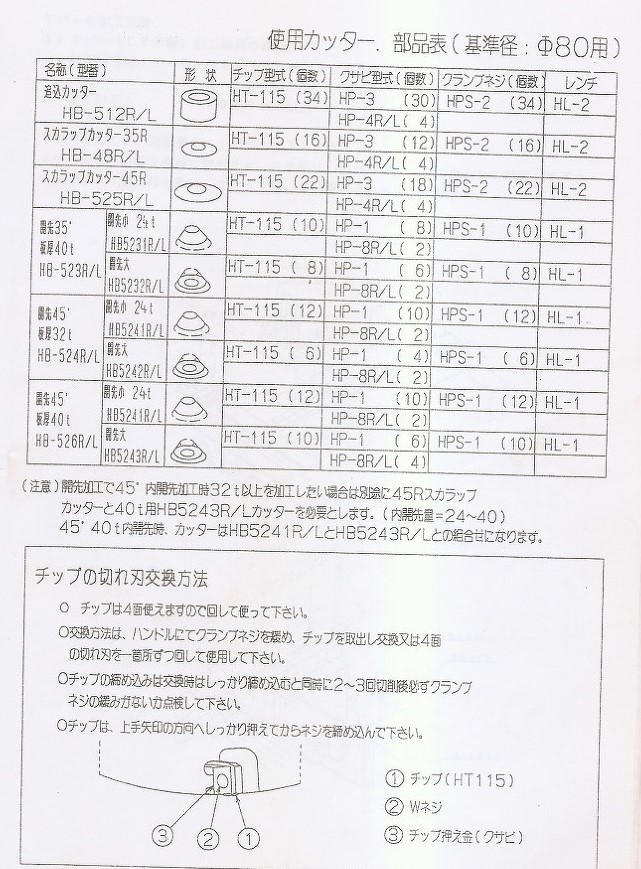

주의)개선가공에서 45도내개선가공시 32t이상을 가공하고 싶은경우는

별도로 45R스칼랍캇타와 40t용HB5243R/L캇타를필요로한다 (내개선양=24~40)
45도 40t내개선시 캇타는 HB5241R/L과 HB5243R/L과의 조합이된다



싱크스 VH1060 논스칼랍캇타 가공캇타 부착방법

싱크스 MHV 대형스칼랍캇타 가공형상도

1)개선캇타３５도(9t-50t)는 내개선캇타로서 사용가능 /단지176파이 스칼랍캇타 사용조건　

2)내개선（한측/편측) 은기본 Ｒ캇타를 사용한다

　　내개선시 176파이 스칼랍캇타는 기본Ｌ캇타를 사용한다

３）기계표기는 균배측Ｒ　이동측 Ｌ

외개선　３５도　９ｔ～５０ｔ Ｒ/Ｌ 사양내

내개선　３５도　９ｔ～２４ｔ　　사양내 （１８．５ｔ캇타 카라 필요）

＊내개선　３５도　２５ｔ～５０ｔ 사양내（３５Ｒφ１７６큰 파이 스칼랍캇타 필요）

＊내개선　４５도　９ｔ～２４ｔ　사양내（１８．５ｔ캇타 카라필요및３５Ｒφ１７６큰파이 스칼랍캇타 ）

내개선　４５도　２５ｔ～５０ｔ　장착불가능

＃큰파이 스칼랍캇타는 １７６ 선정

＊표시 캇타 파이가 크기떄문에 Ｒ부 웨이브에 간섭한다

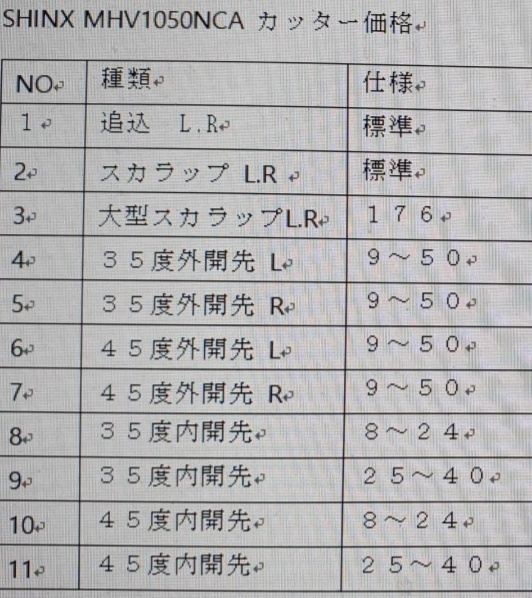

싱크스 MHV 스칼랍표 표준/176파이

싱크스 MHV 스칼랍/논스칼랍 가공형상

싱크스 MHV 캇타명칭

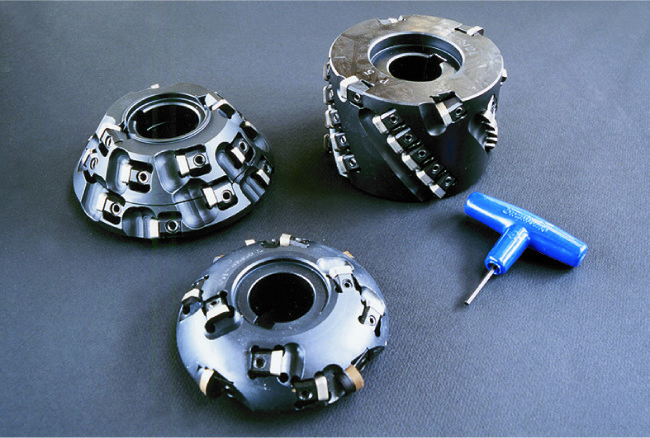

싱크스 MHV 개선캇타

싱크스 MHV 캇타부착설명

MHV 캇타 칩부착



MHV용스킬랍캇타 선단10R용















기판수리

AMADA 드릴링머신

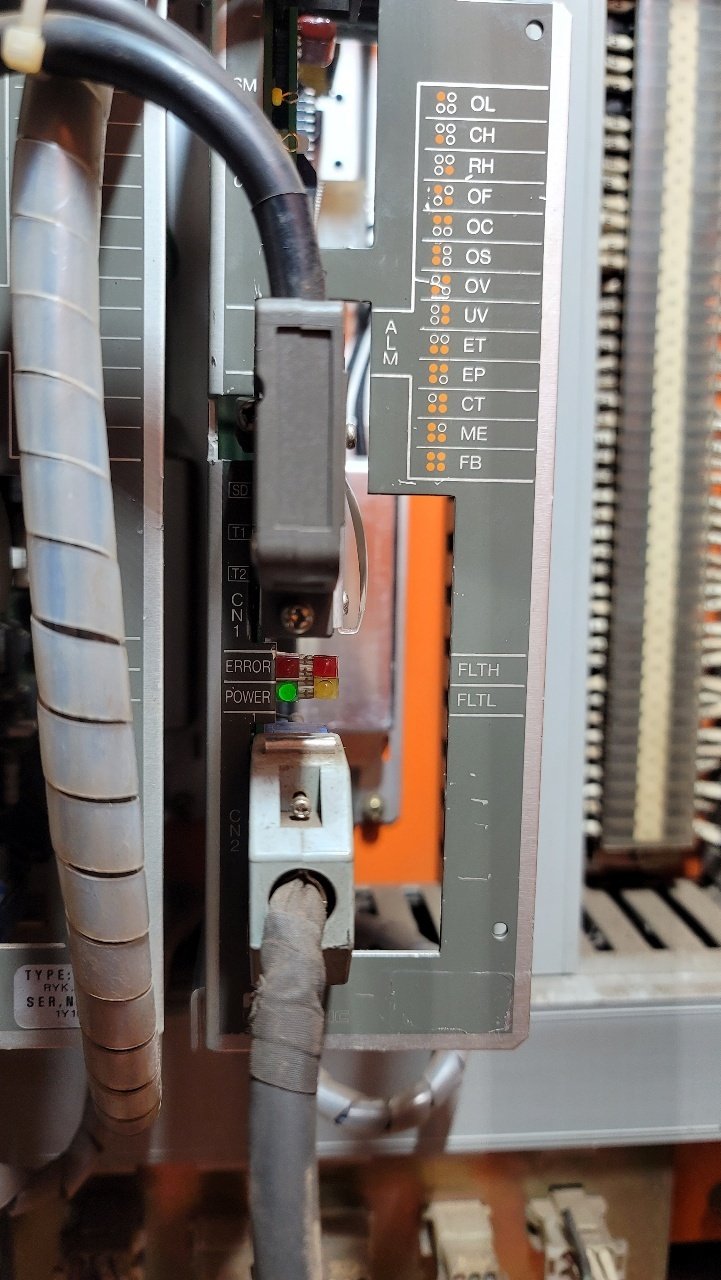

6BH1000 (야스카와) 서보드라이브 Servo driver 수리및설치테스트

6BH1000II (후지)     서보드라이브 Servo driver 수리및설치테스트



AMADA 고속드릴링머신 6BH1000-2 후지 서보드라이브 테스트 완료
