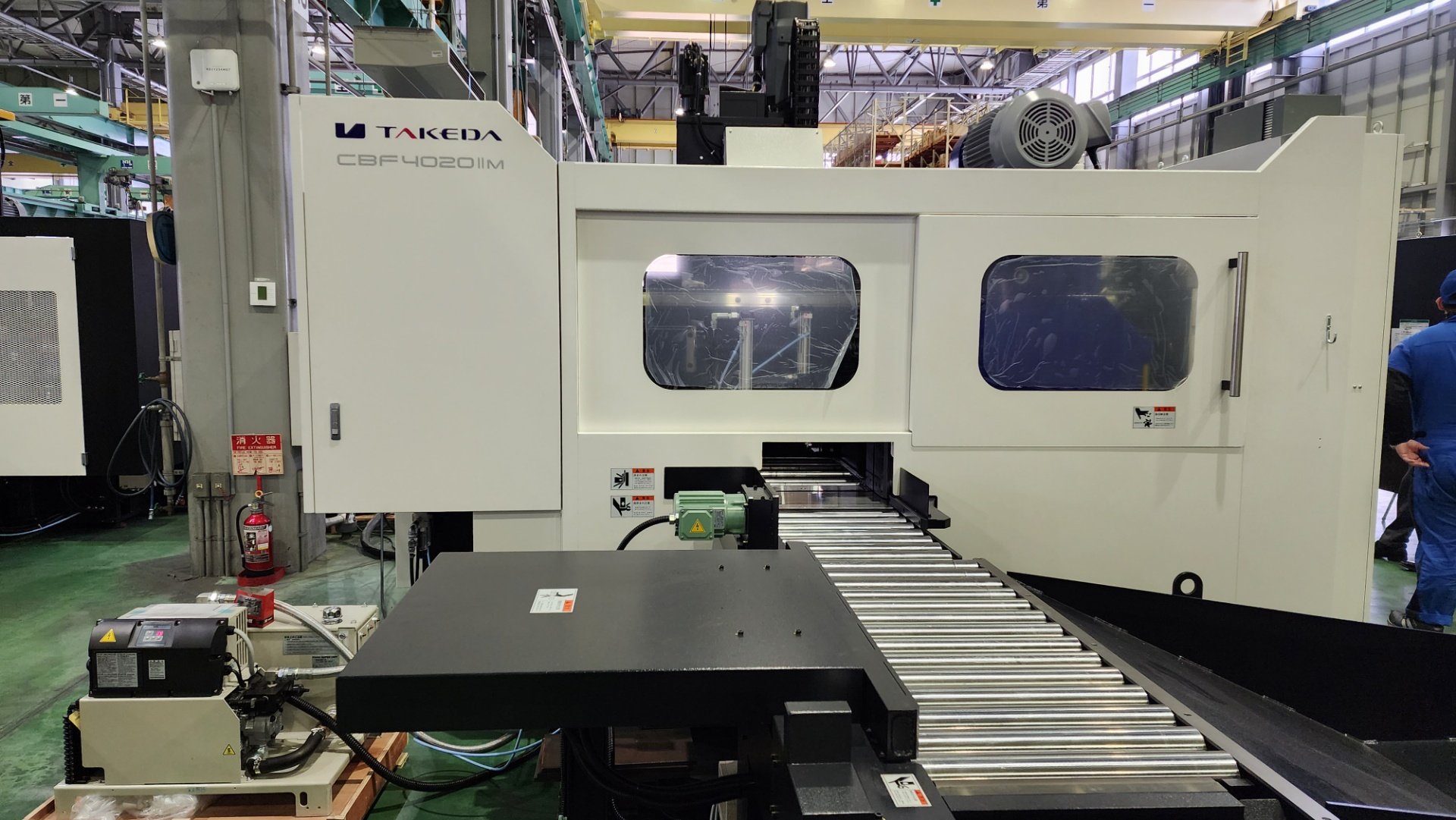

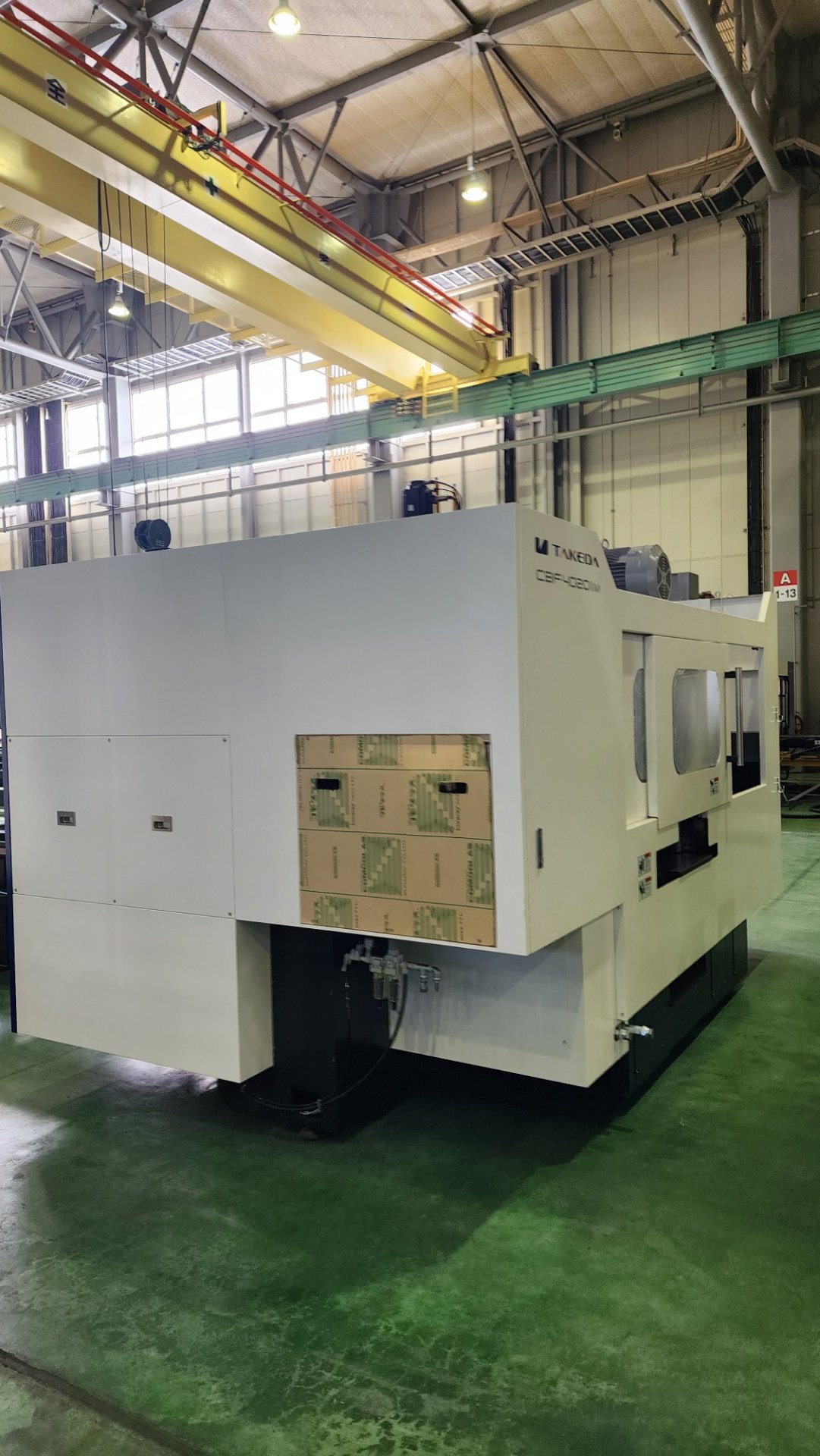

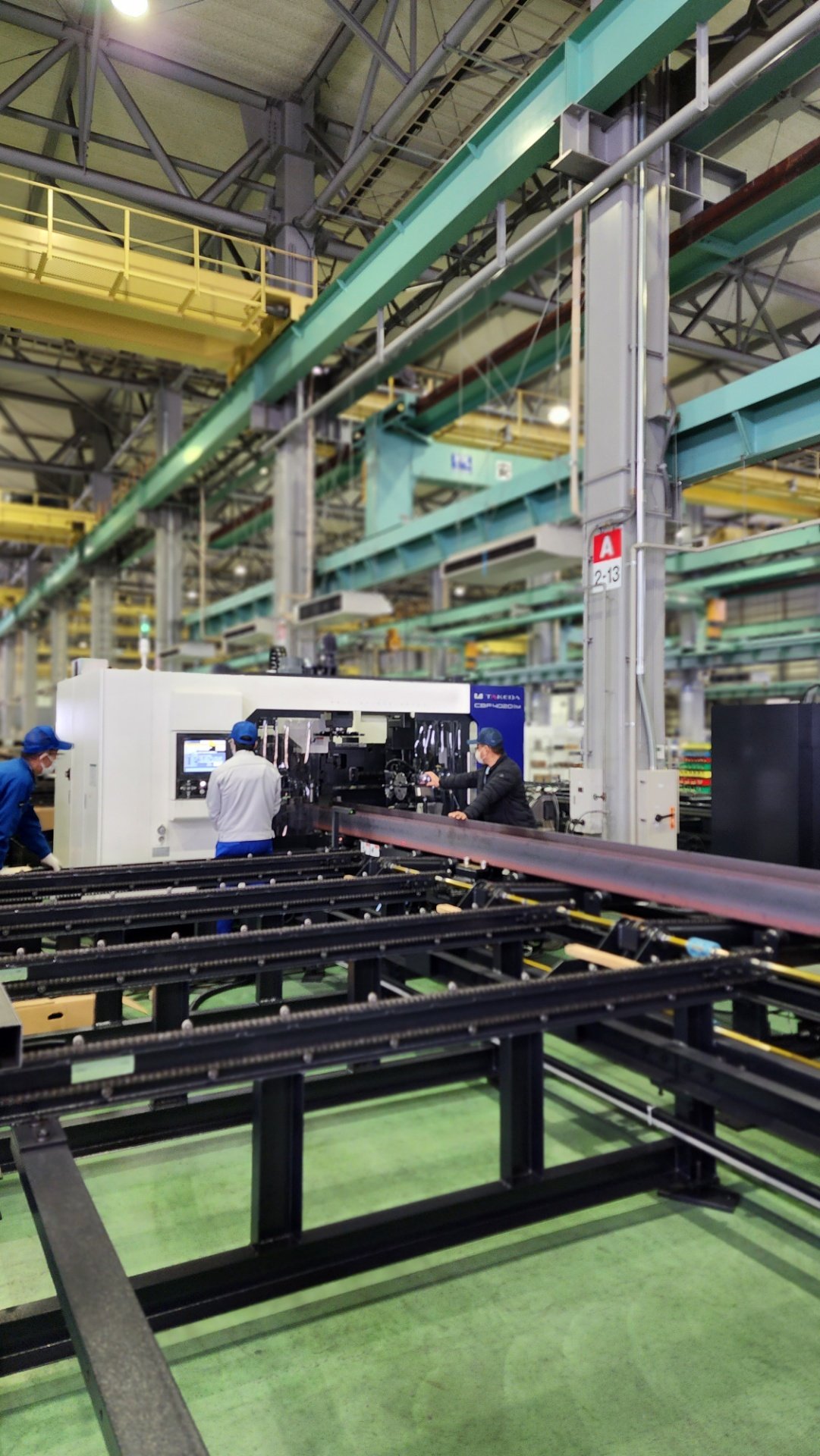

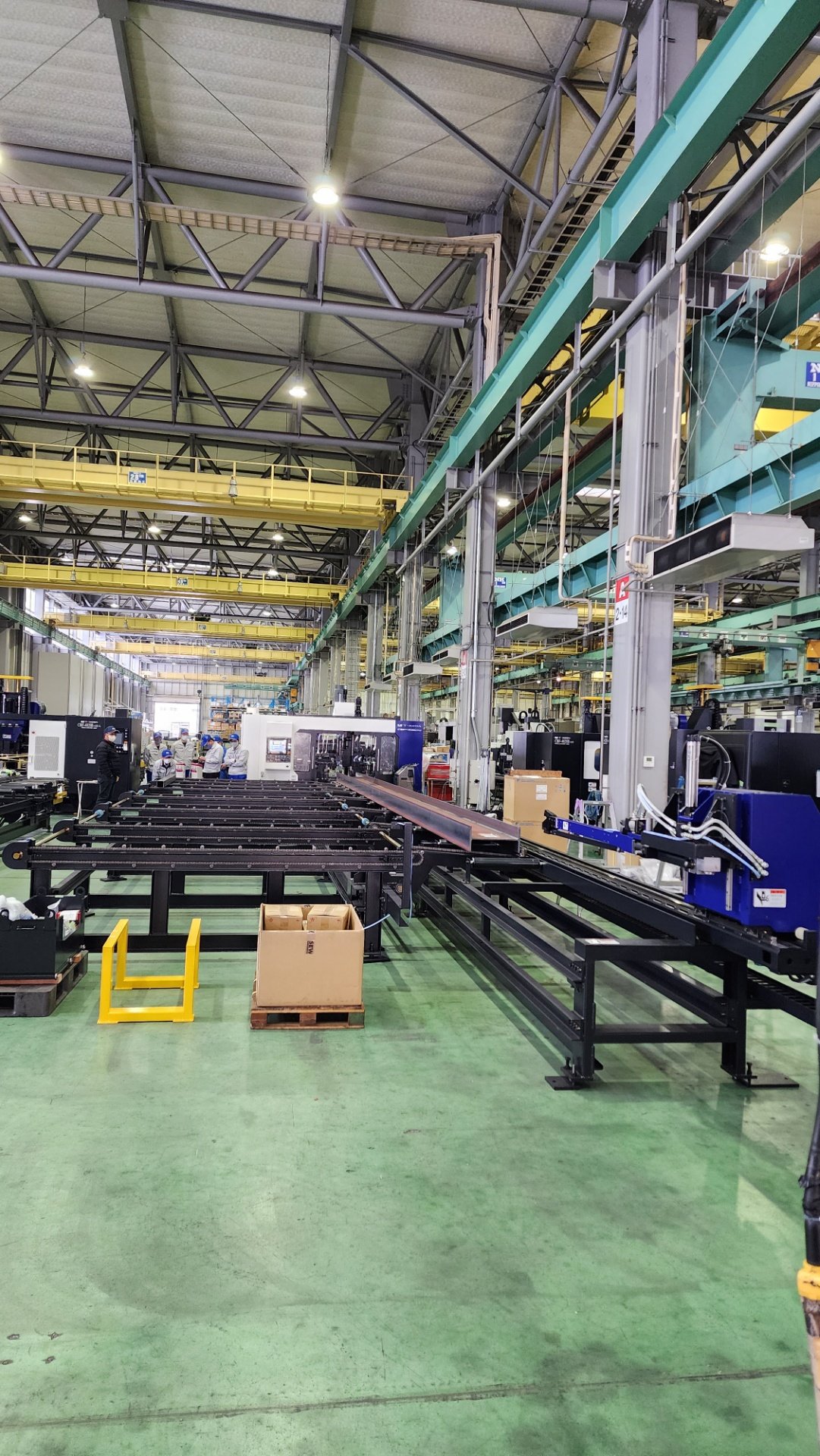

<판매완료>TAKEDA형강복합가공기 CBF-4020II-M(신품) 구멍.절단.텦가공.밀링(장홀)가공

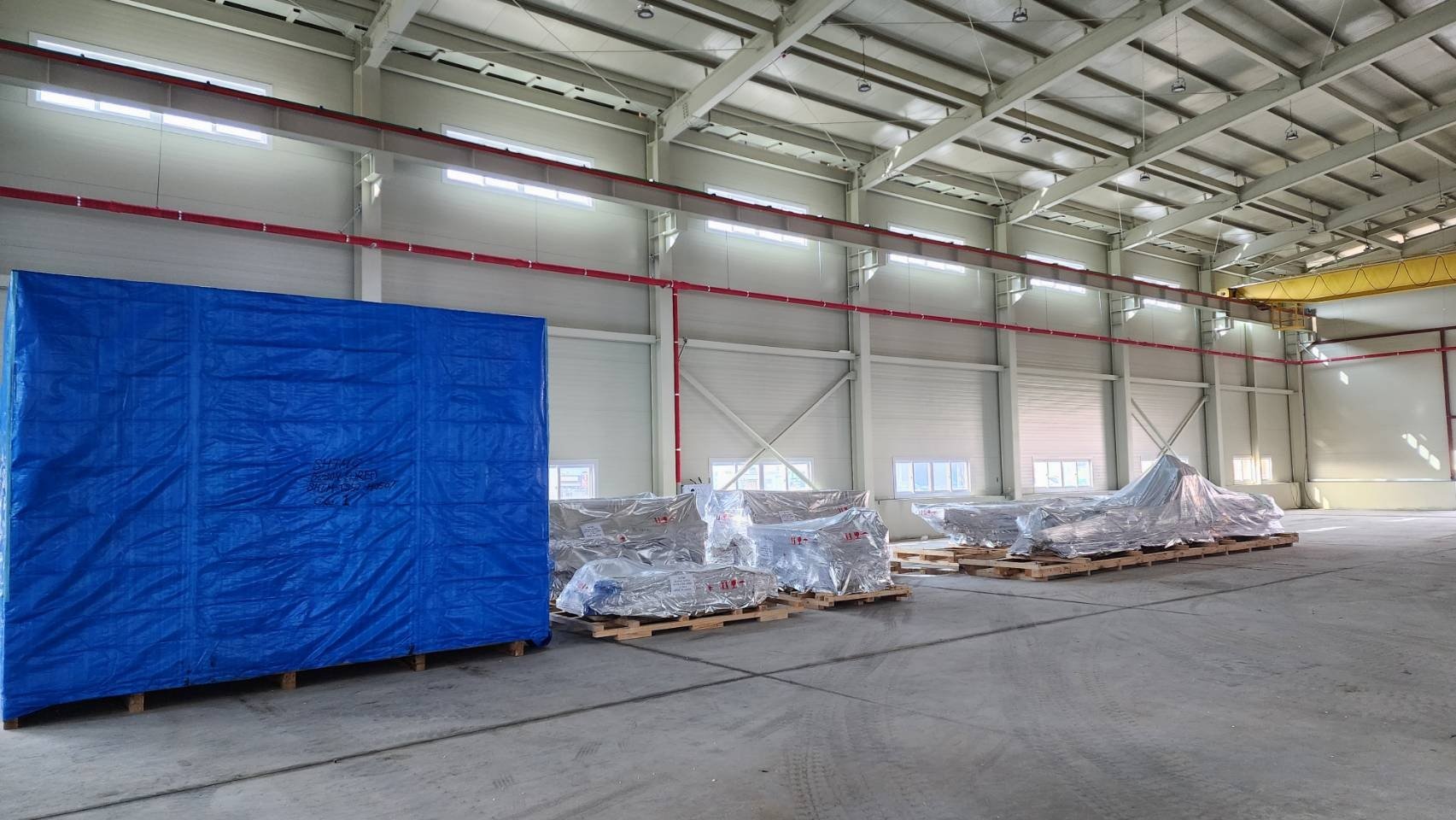

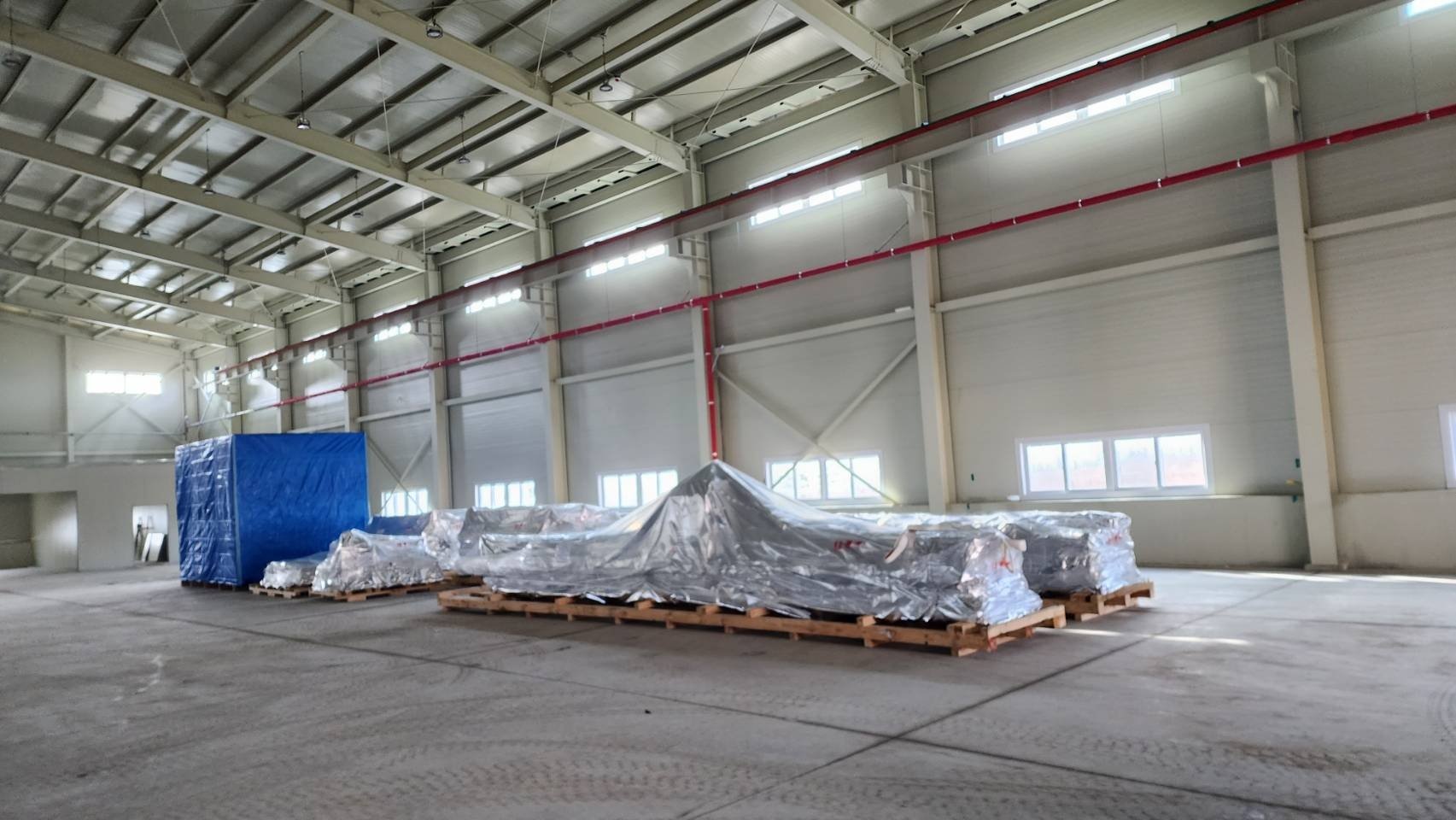

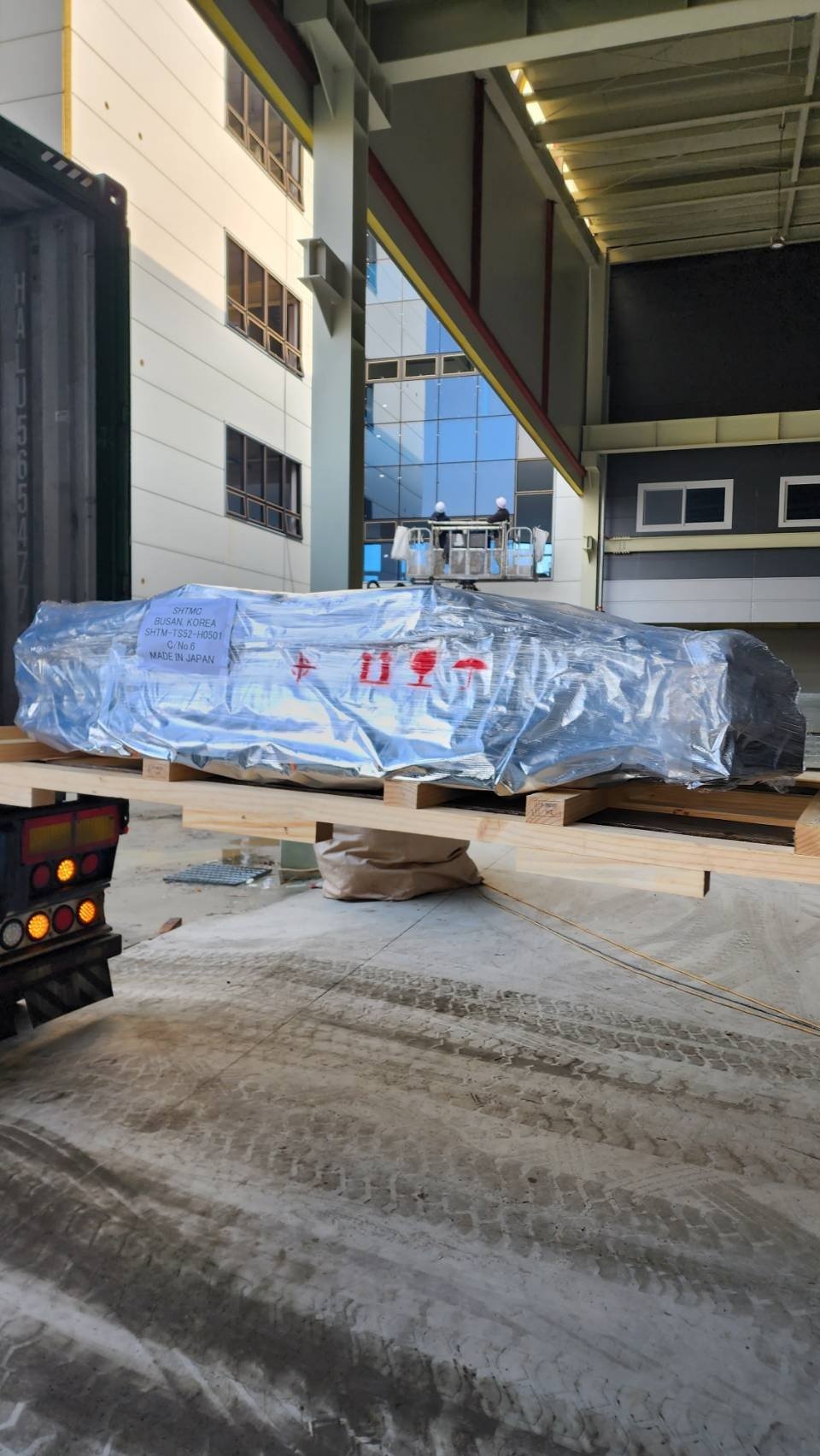

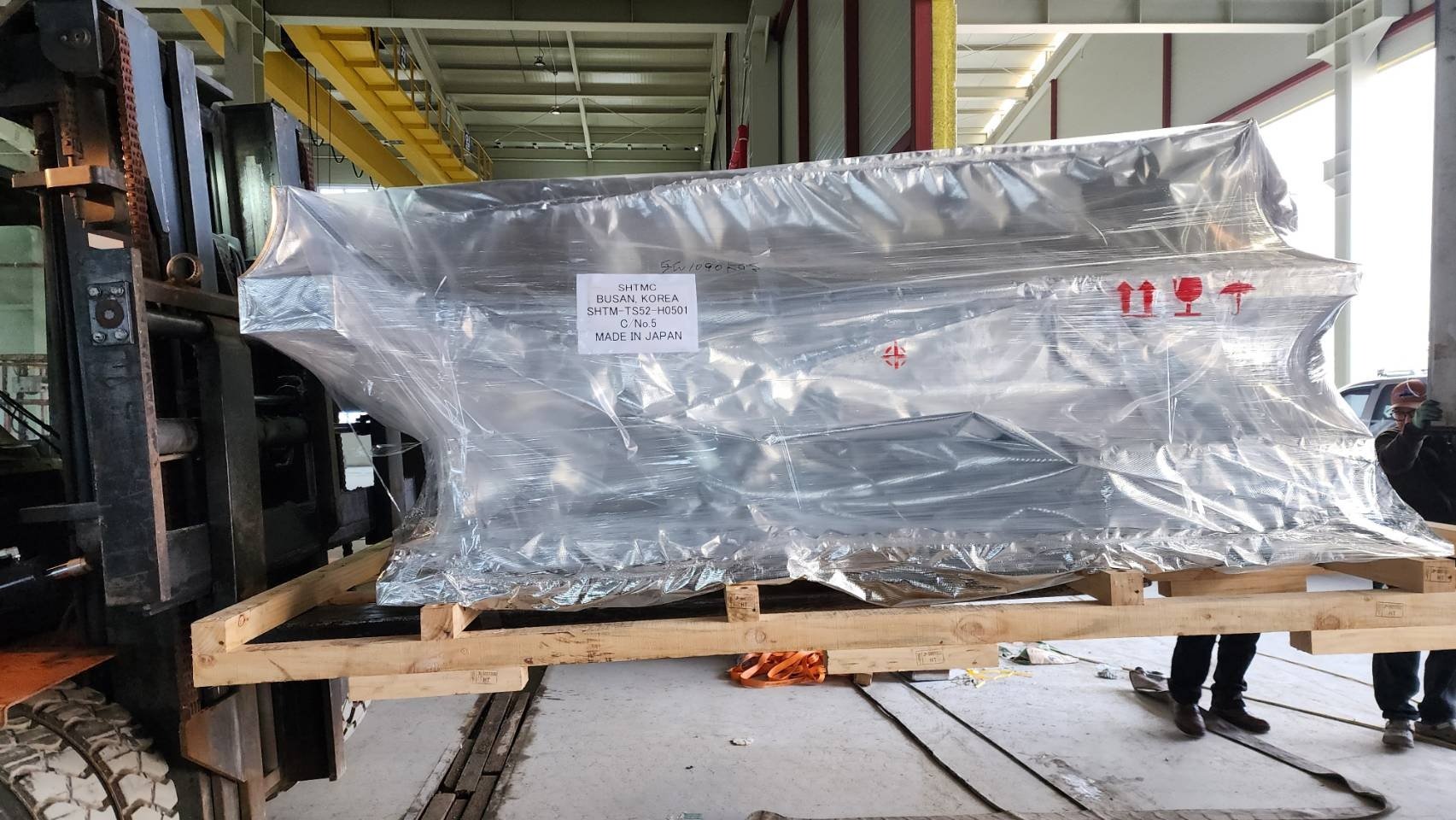

 판매완료  TAKEDA형강복합가공기      신품    / 2024년 1월 5일 입고

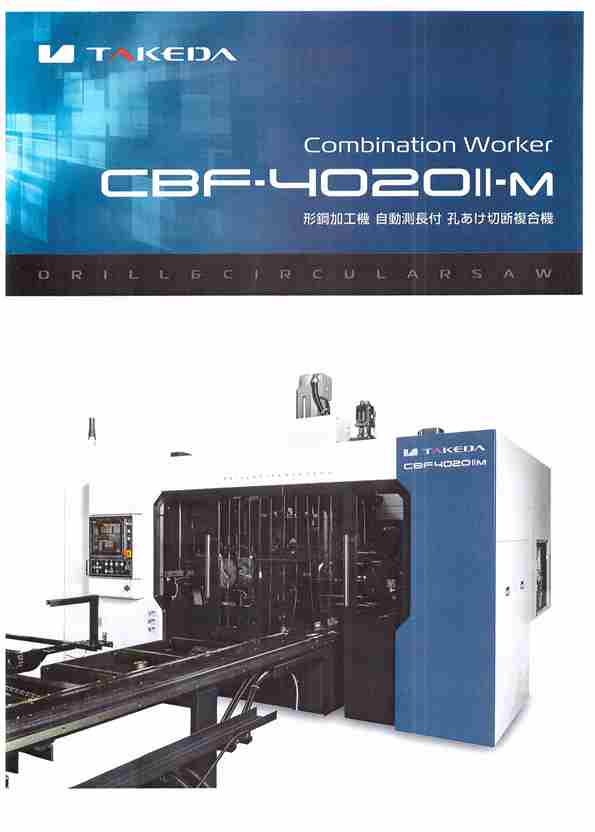

CBF-4020II-M(신품) 구멍.절단.텦가공.밀링(장홀)가공





 본기계는3면에 천공.드릴마킹.탶가공.밀링가공과 고속.높은정밀도절단을가능하게하는복합기로

다양한옵션을겸용하는것으로  한층더 고객님의 요망에 대응할수있습니다

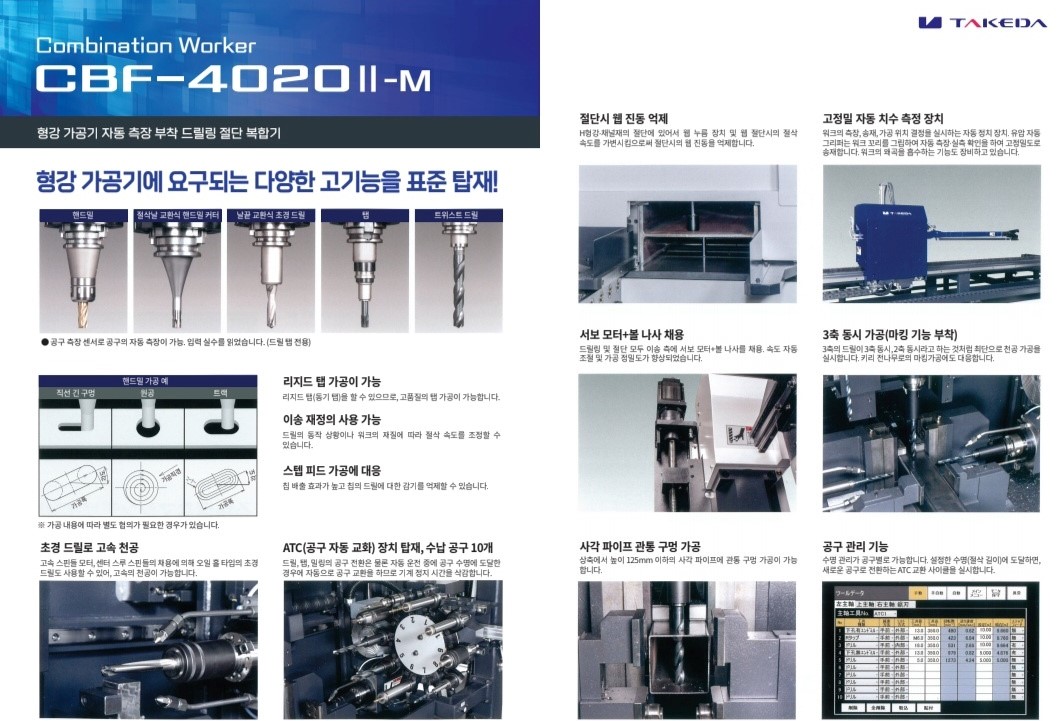

<기계적특징 >

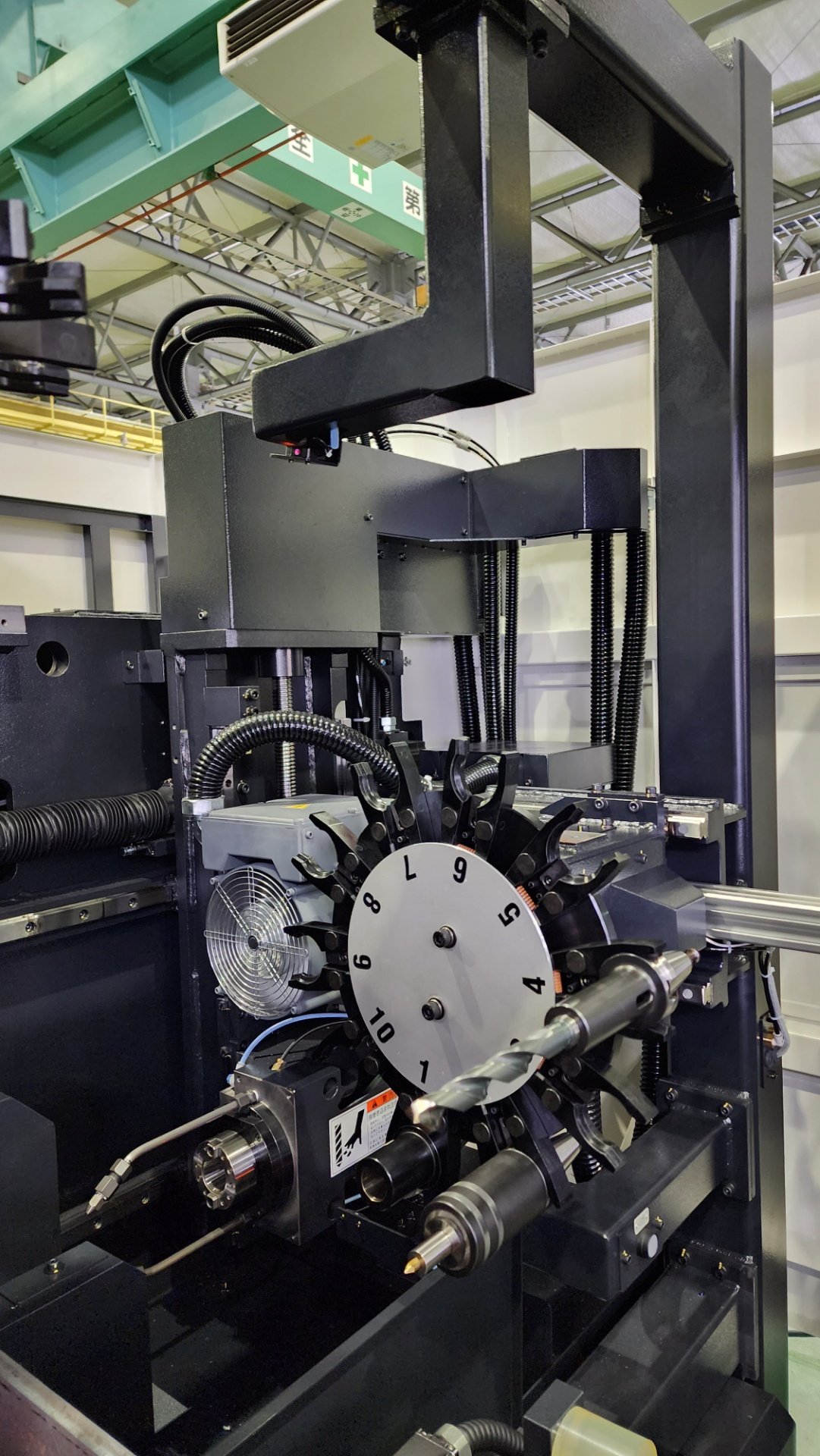

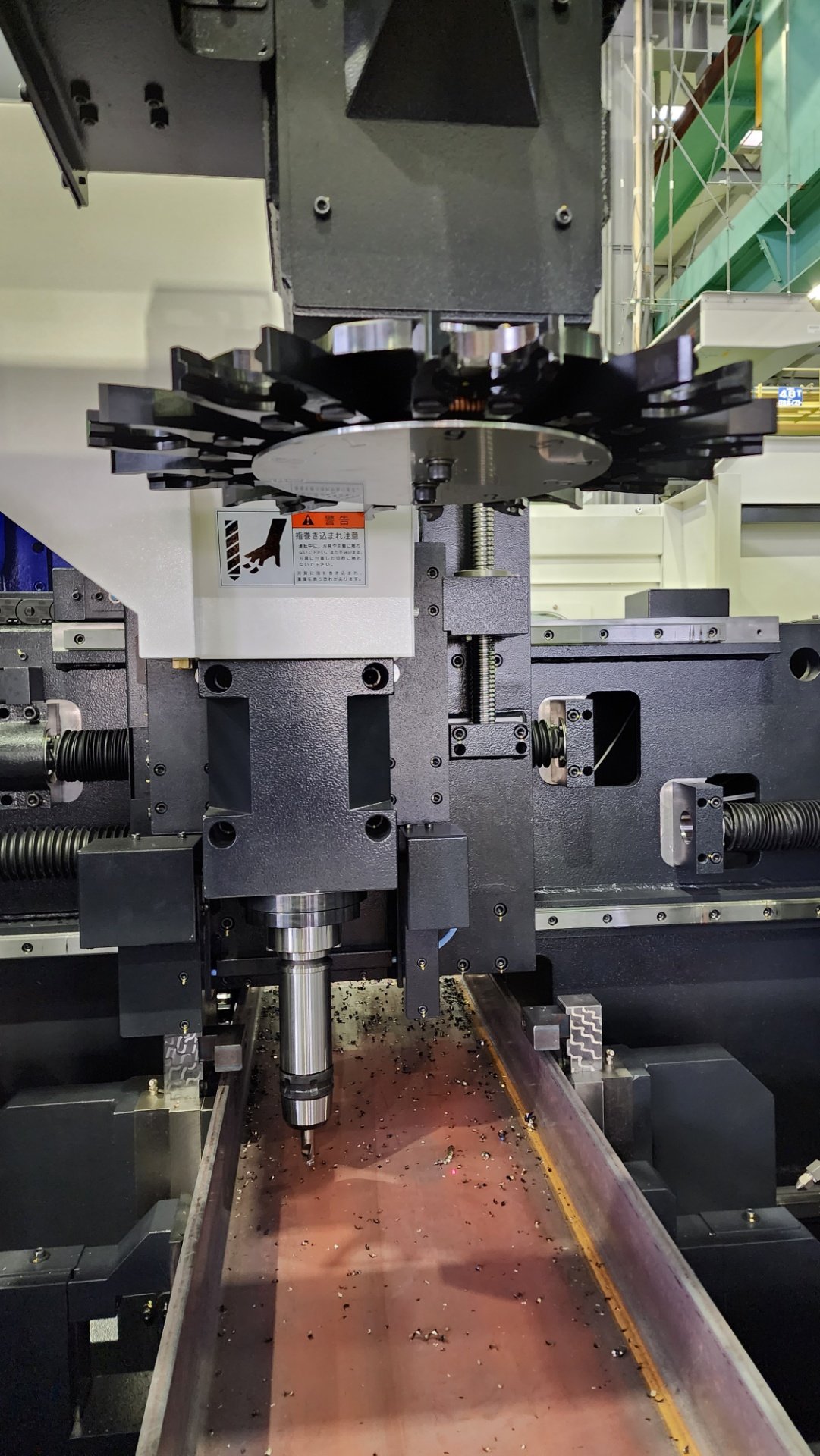

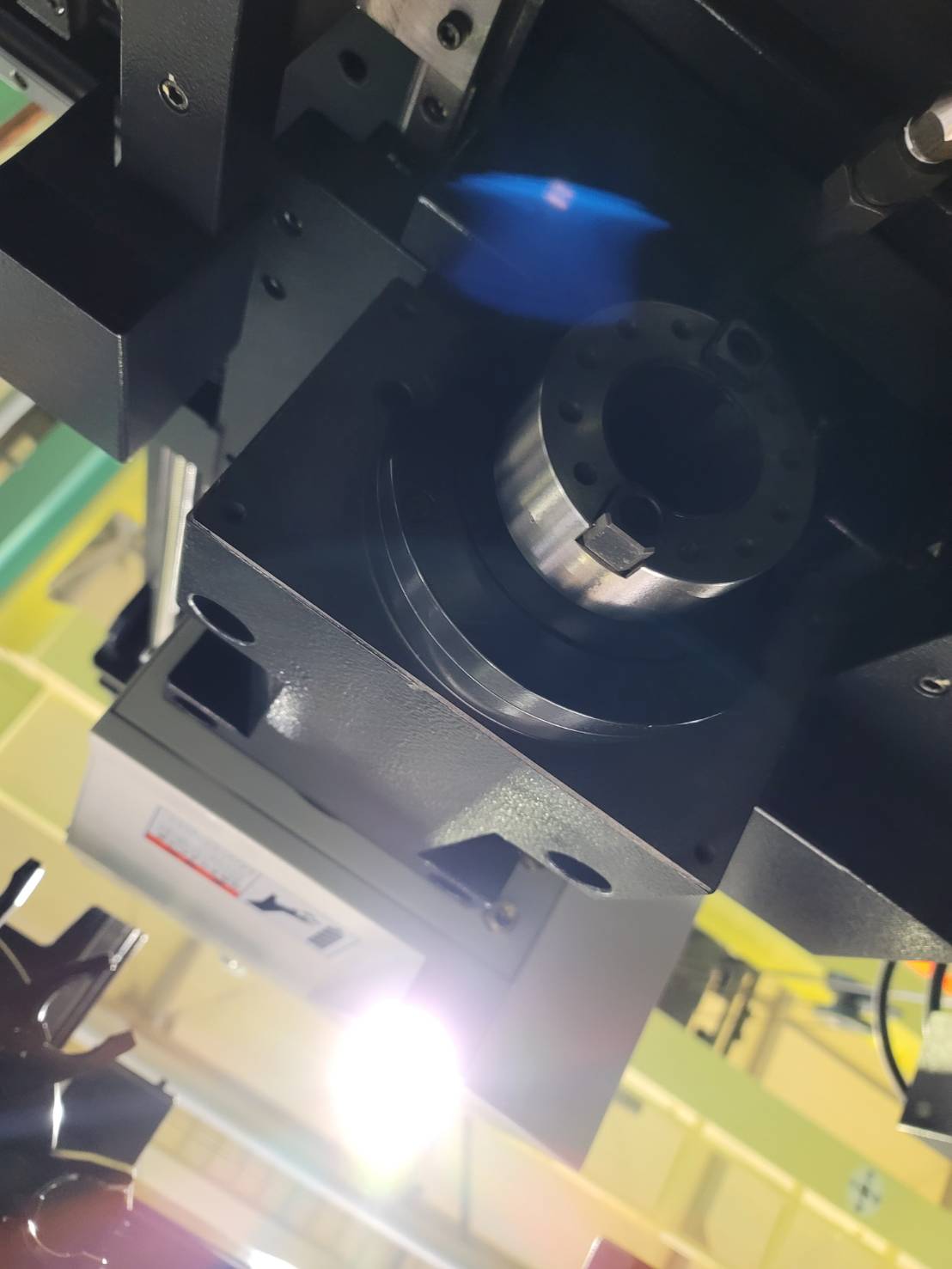

1.ATC장치(자동공구교환장치)

ATC장치가장착되어있기떄문에 가공공정이 자동화되어 가공도중에공구교환작업이생략되어 기계정지시간이감소합니다

2.  AC스핀돌모터의채용에따라서 폭넗은가공대응

광역정출력 3.7/5.5 KW(연속정규/30분)AC스핀돌모터채용에따라서 광범위에걸쳐서

풀파워(Full power!)를 확보할수있기떄문에 작은파이에서 큰파이까지 안정된가공을할수있다

3. 센타스루(through)오일홀

스핀돌.홀다 공구를 직결로연결 다이렉트로 절삭유제를 분출하는 센타스루방식을표준장비하고있기 때문에  오일홀타입의공구를 사용가능합니다

4. 안정된 가공을실현한다

구멍.절단모두 이송축에 서보모타+볼네지를 채용함으로 속도의자동조정및가공정도와 공구수명의향상을 실현합니다

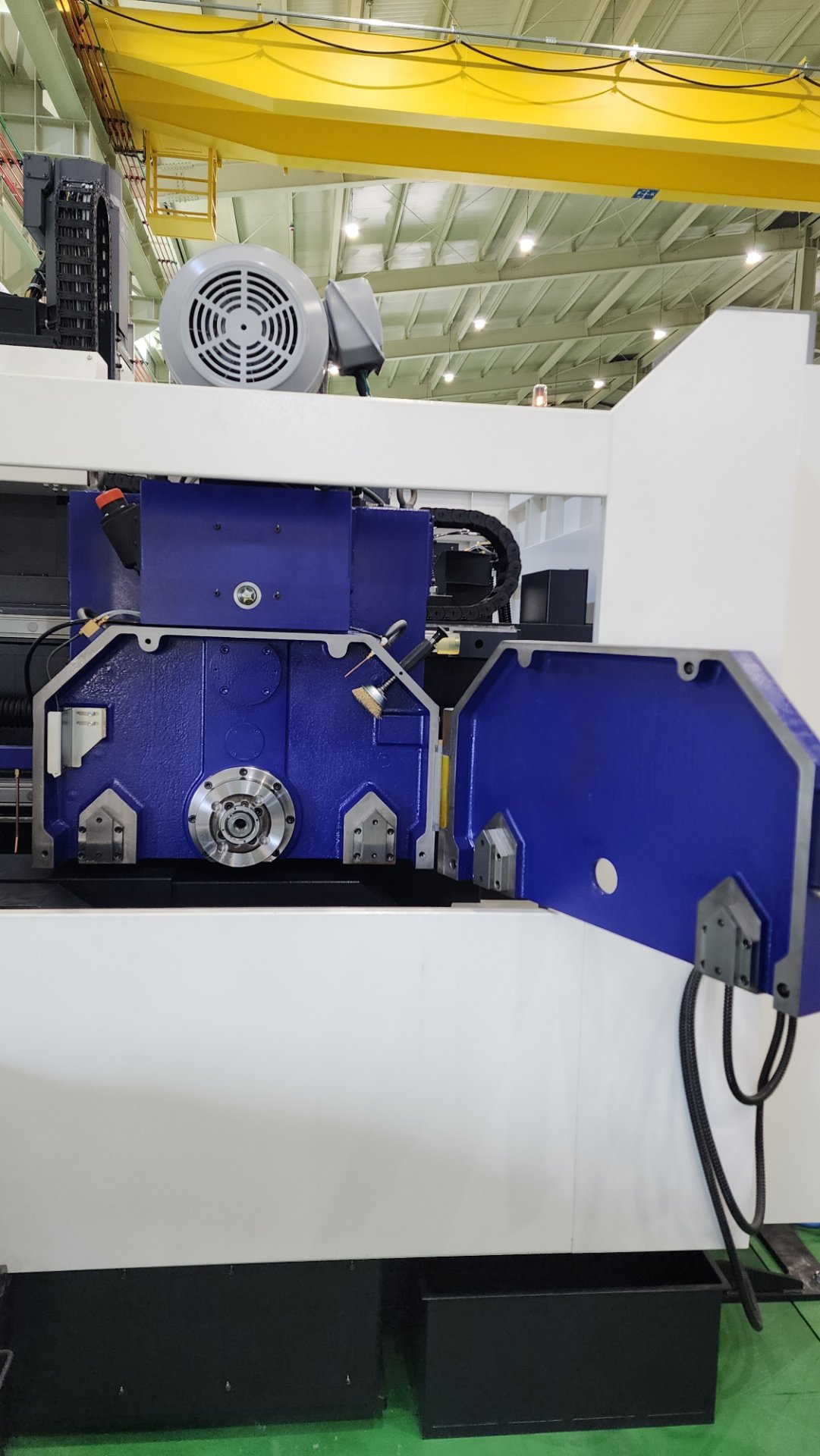

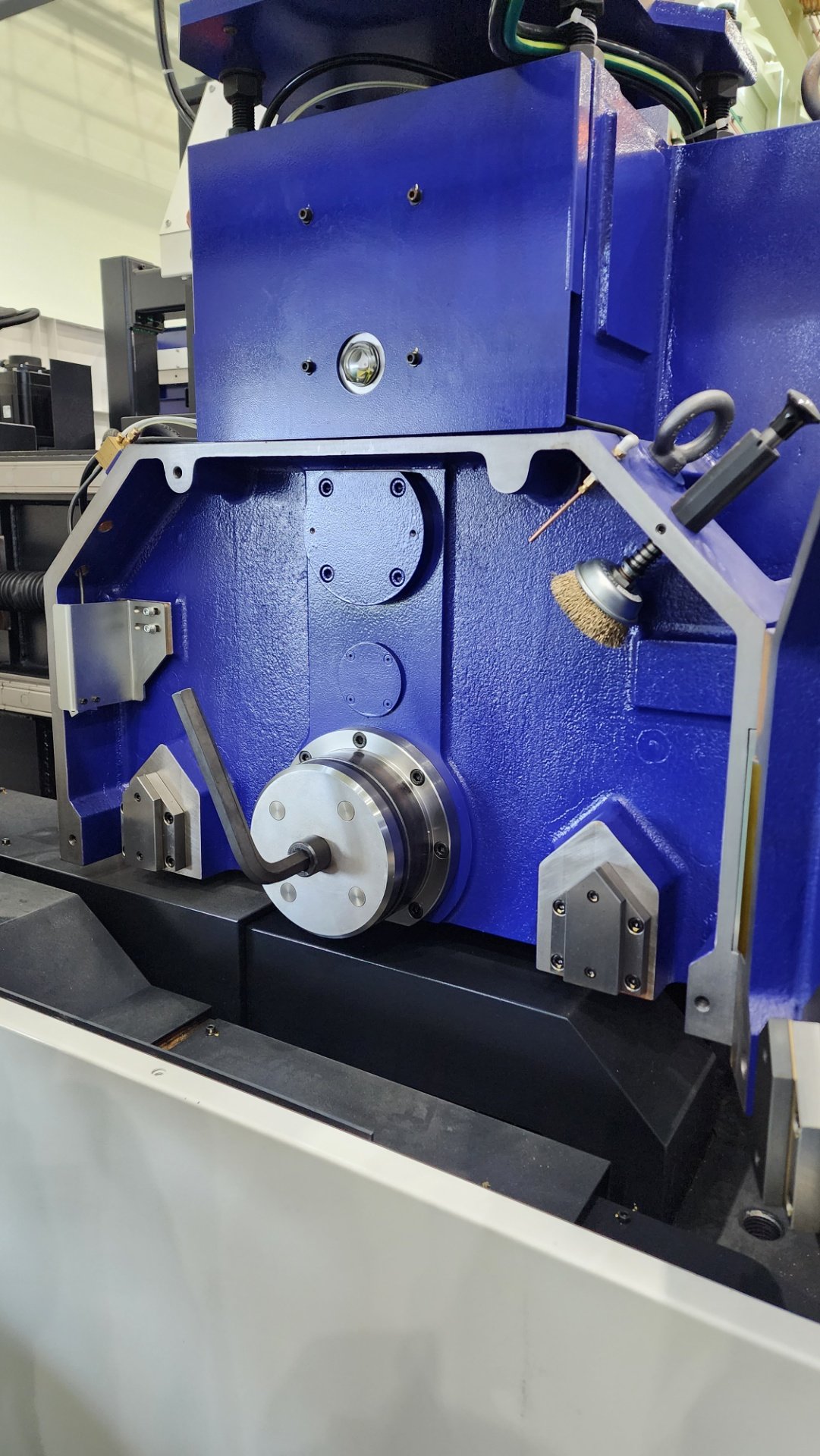

5. 고속.높은정밀도절단

두꺼운재료에서는초경 .얋은재료에서는 하이스를 재료에따라서 톱날을분리사용한다

하부측면에서의 옆스라이드 .위절단방식에서 이바리가적고 각파이프에있어서도완곡이랑 경사절단현상의극히적은 고속.높은정밀도절단을 실현합니다

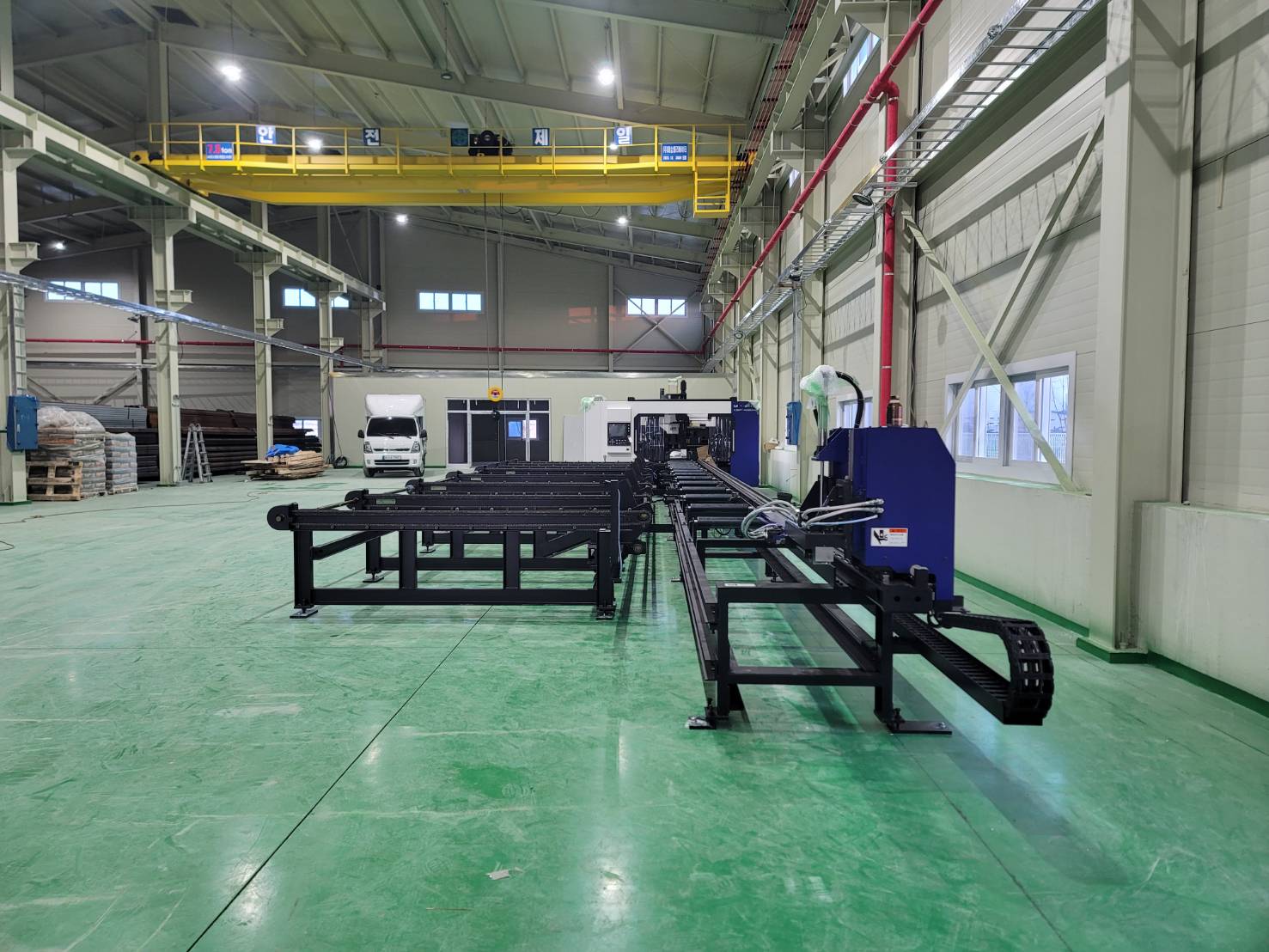

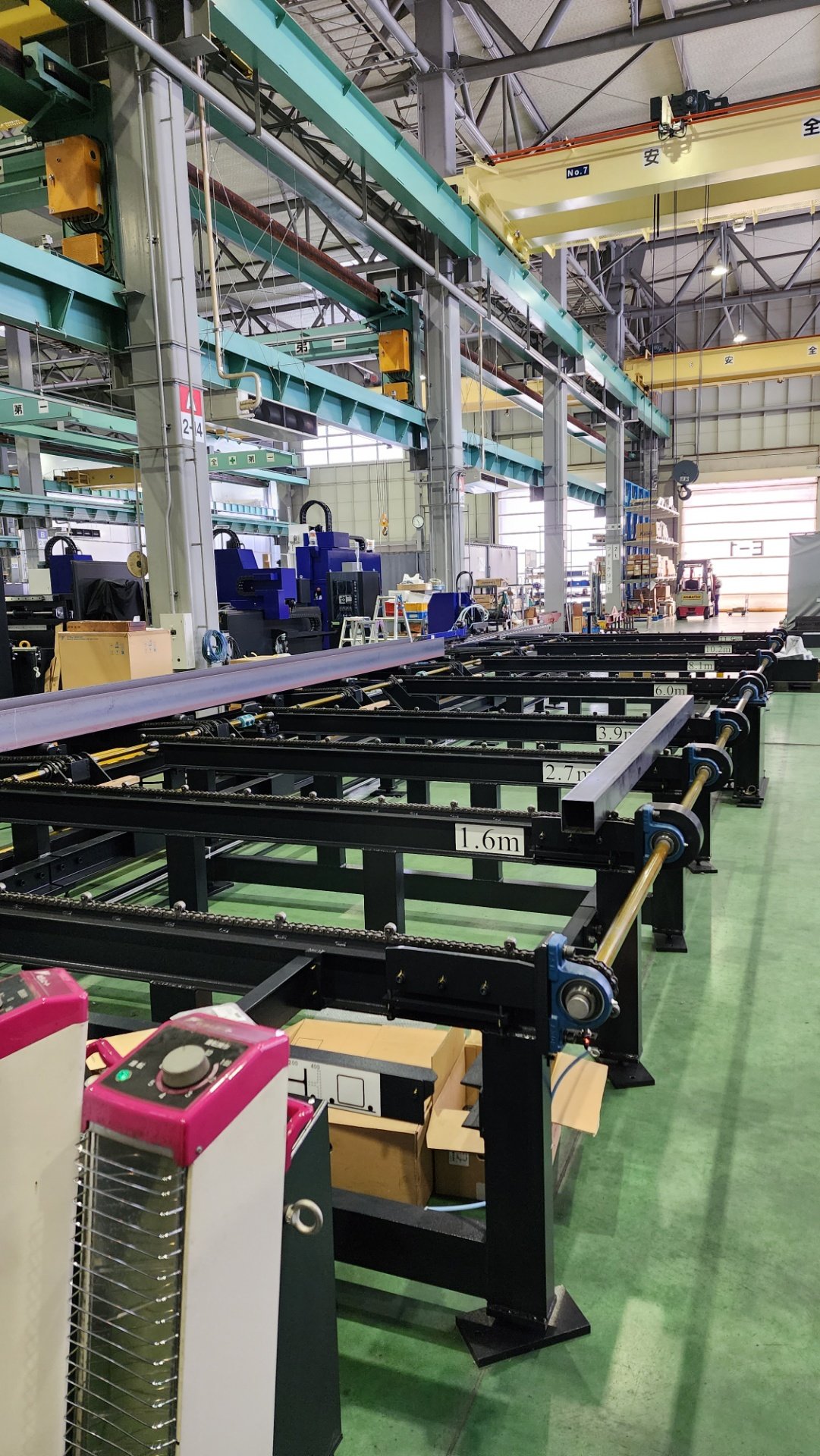

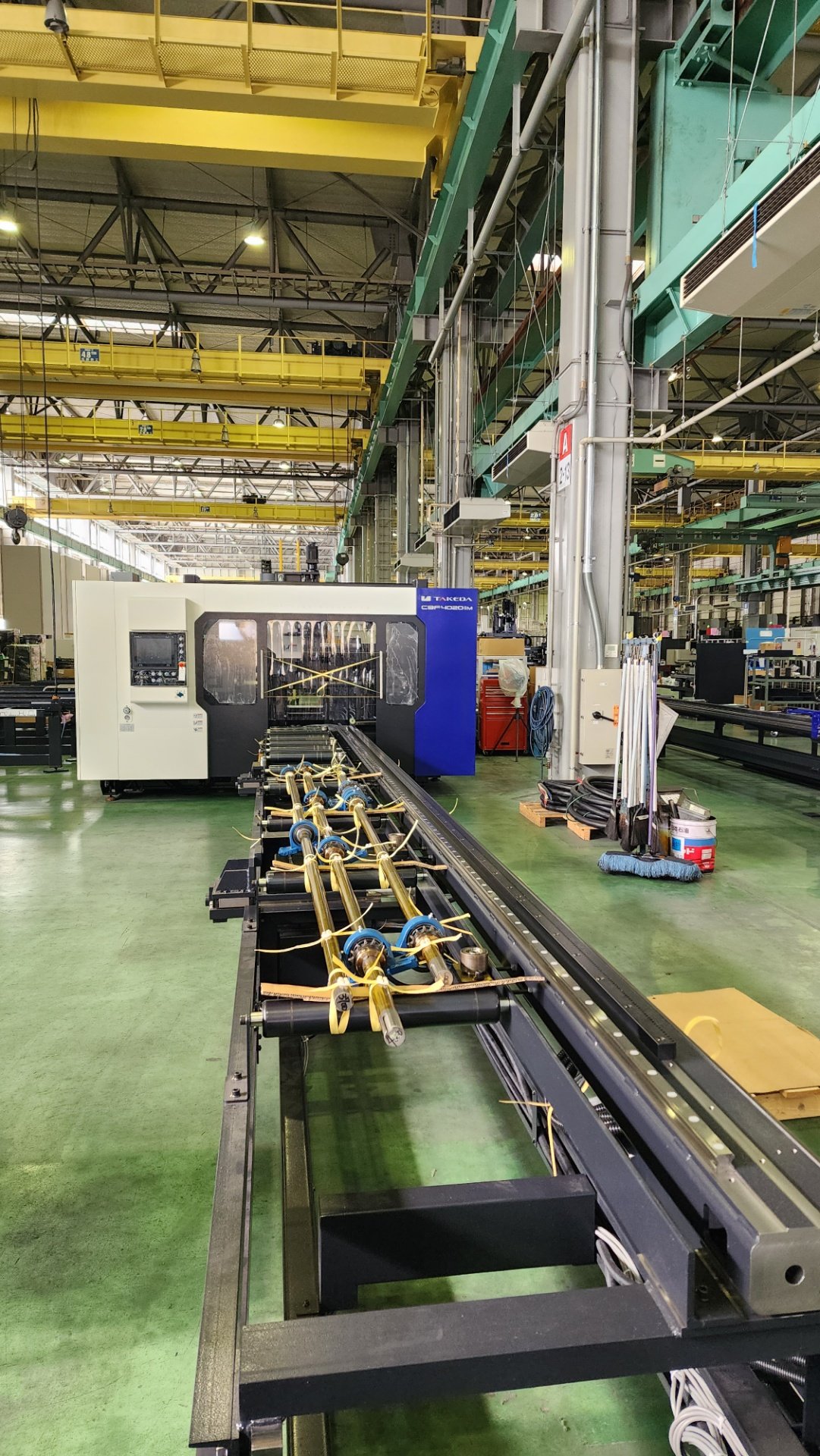

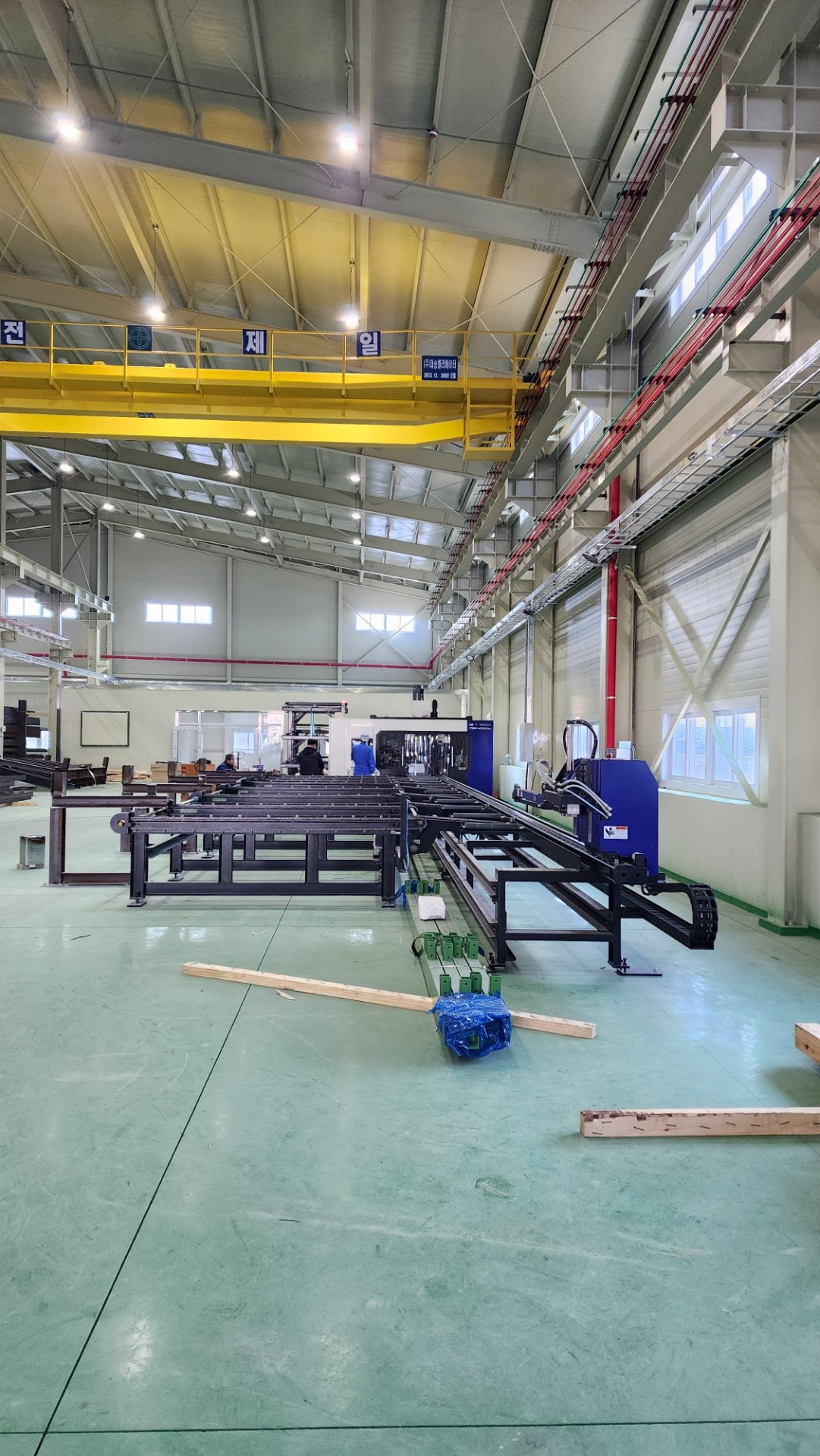

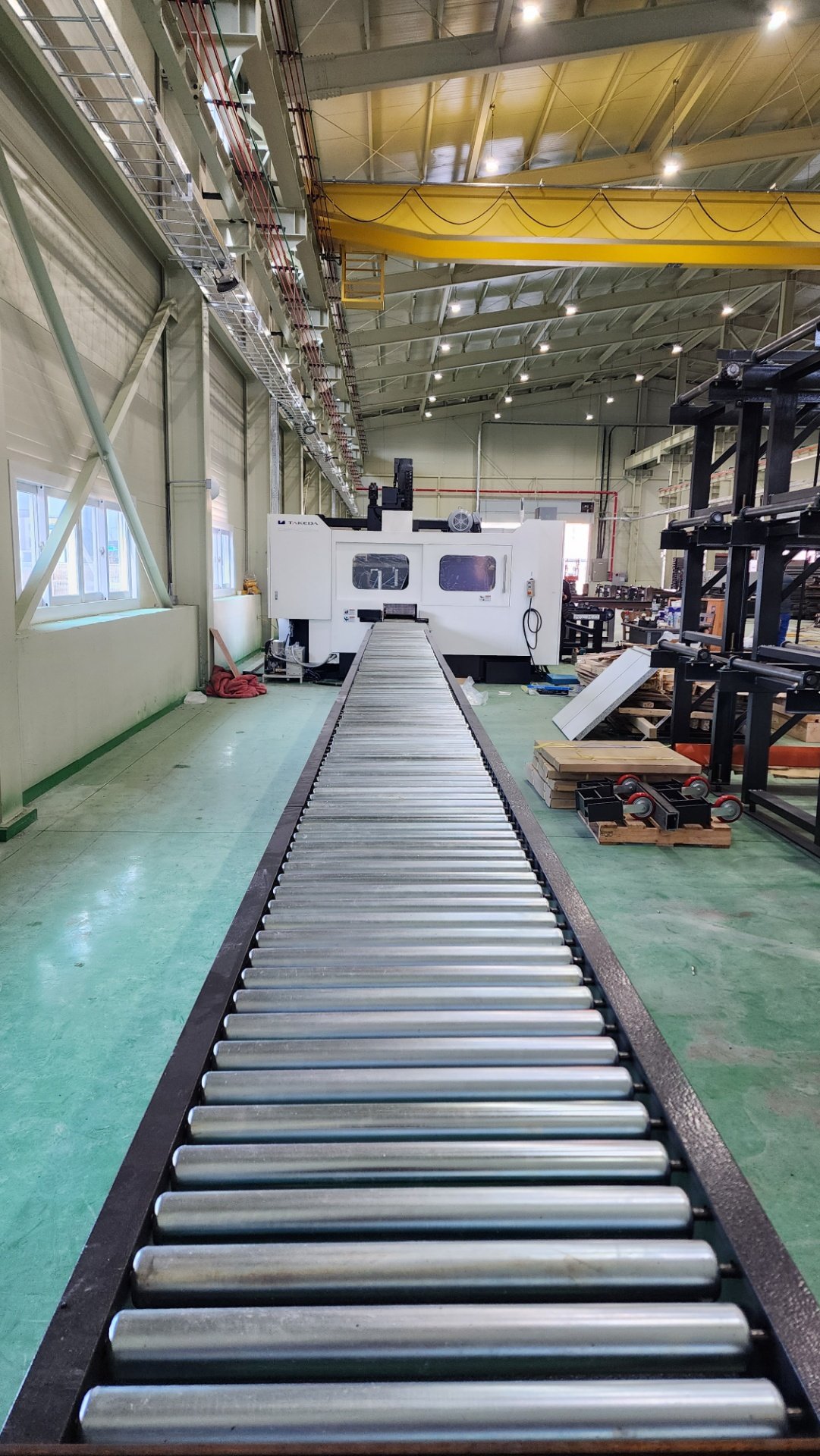

6. 측장.재료이송.위치결정을하는 자동측장장치장착

유압자동그릿파로 재료미단을 그립파하여 측장.실측확인을하여고속으로 송재합니다

또 재료의 휨을 흡수하는기능을 장비하고있습니다

7. 쾌적한그림미스트방식채용

그림미스트방식의채용에따라서 환경오염이적고 재료가새지않기떄문에 후처리가 필요없게되었다



<제어적특징 >

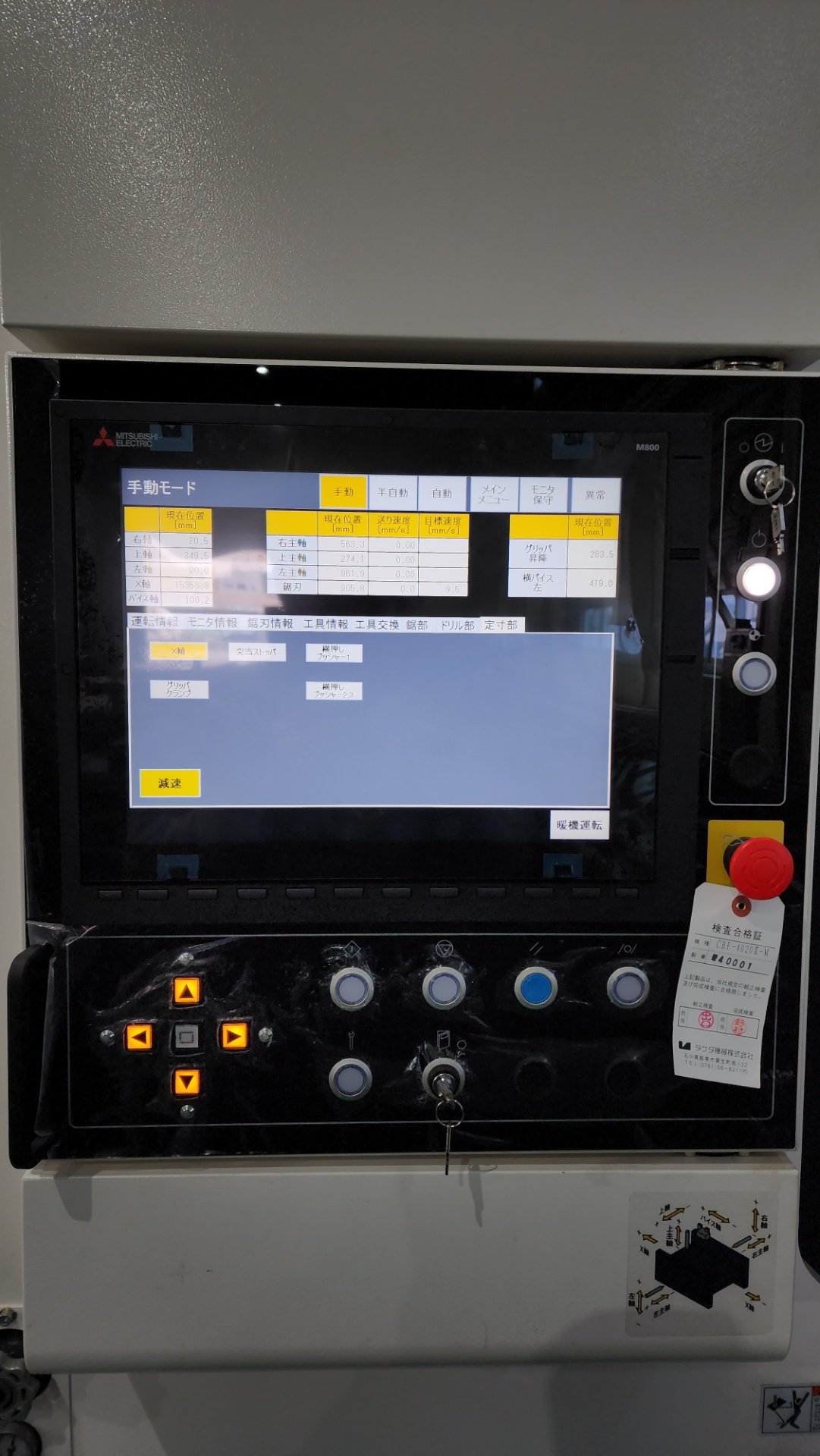

1. 공작기계용CNC

OS에윈도우즈를 탑제한 CNC장치에의하여  윤곽.보간제어등의 가공을실현합니다

표시장치는 150인치형 LCD컬러텃치판넬액정을채용하여  대형화면으로 보기쉽게 되었읍니다

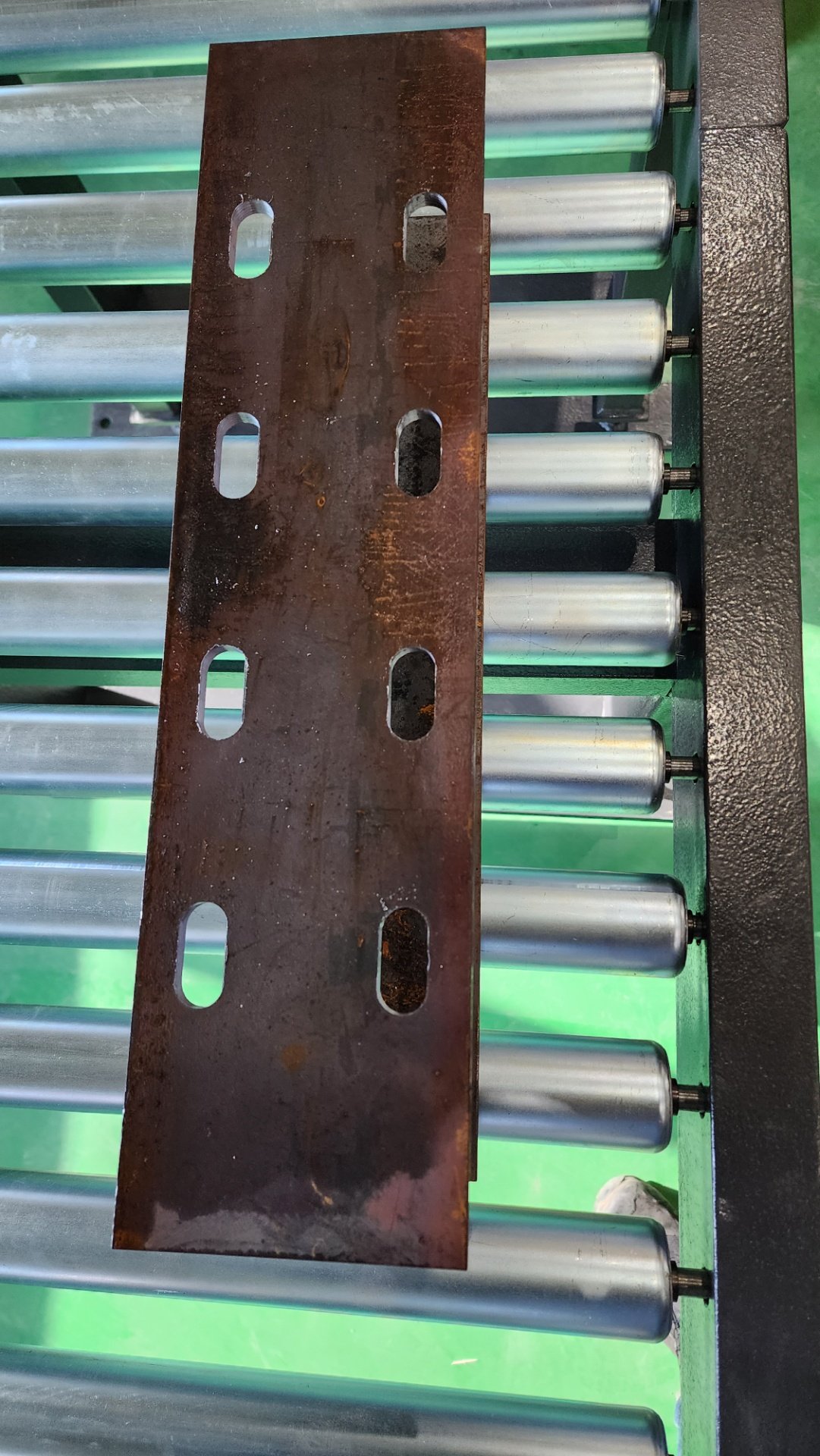

장홀구멍. 윤곽구멍등의 밀링가공기능을 쉽게사용할수있도록 패턴데이터입력화되어있습니다

2.공구관리기능

공구별로 수명설정값을설정함으로 수명설정값(절삭길이)에서 ATC교환사이클을 하여

공구수명관리를 합니다

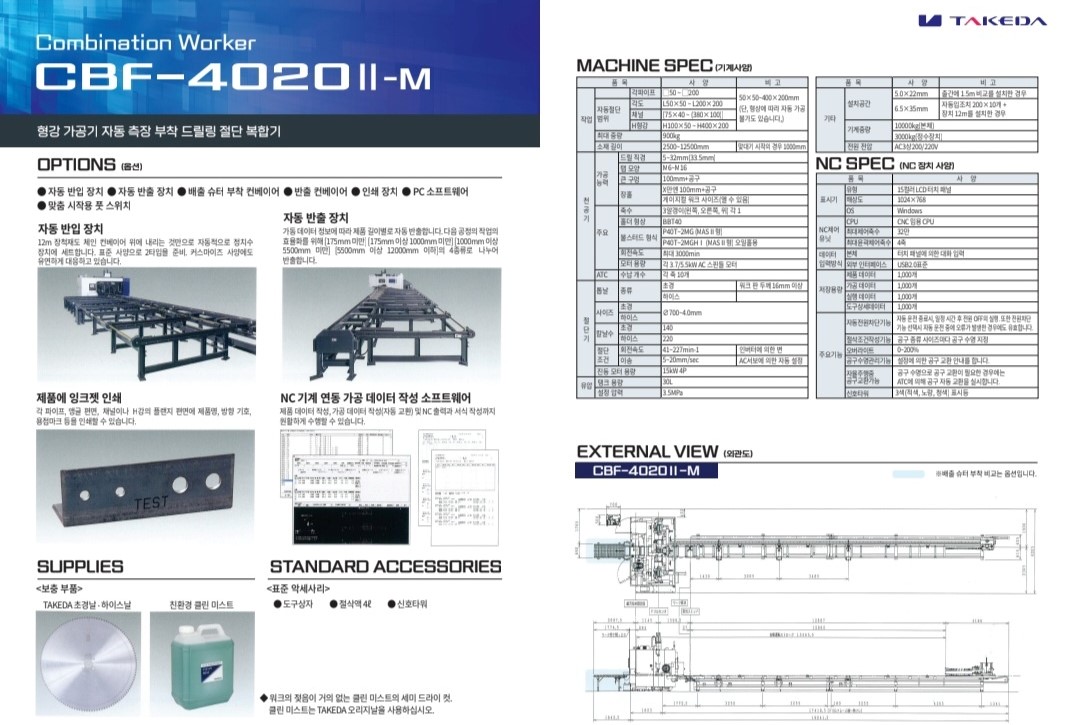

기계사양

항목	항목	사양		비고
재료	자동절단범위	각형강관	ㅁ50~ㅁ200	50✕50~400✕200mm이내의 H .ㄷ .ㅁ .L 등 (단지 형상에따라자동가공불가도있습니다)
		앵글	L 50✕50~ L200 ✕ 200
		찬넬	ㄷ75✕40~ ㄷ380✕100
		H형강	H100✕50~ H400✕200
	최대중량		900kg	L:200✕25t✕12m=880kg
	두께		3mm이상	얋은두꼐의경우톱날의수명이저하한다
	최대길이		12500mm
	최소길이		2500mm	충돌스토퍼스타트경우 1000mm
	강종		일반구조용형강

천 공 기	가공 능력	드릴파이	5~32mm(33.5mm)
		탶파이	M6~M16
		큰파이홀	100mm+공구지름
		장홀	X방향/100mm+공구지름 게이지방향 / 재료사이즈(천공가능범위)
	주축	축수	3축(좌.우.상)각1축

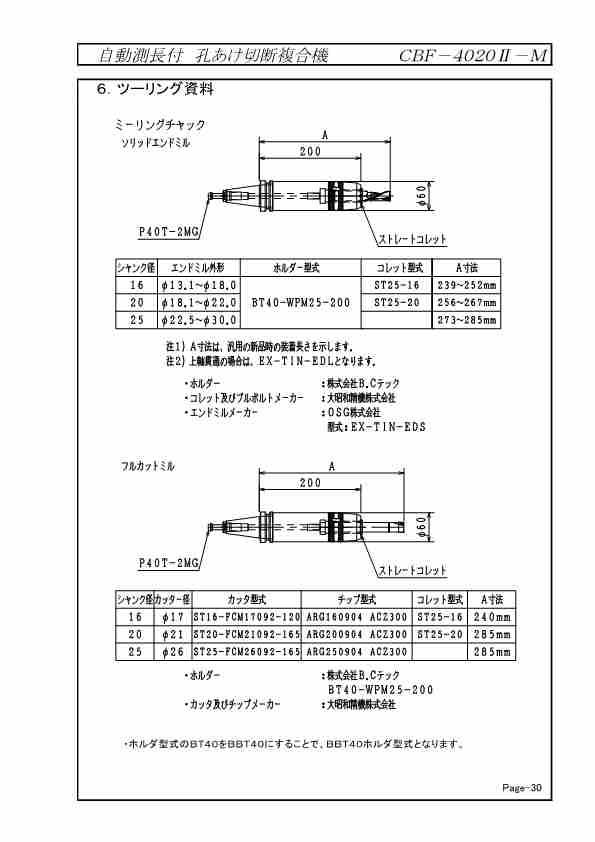

		홀다형상	BBT40
		풀스타트형식	P40T-2MG(MASII형) P40T-2MGH1(MASII형)  오일홀용
		주축단형상	NT No 40
		회전속도	최대 3000min-1
	이송축	상축좌우	0~400mm     12m/min
		좌우축상하	0~355mm     12m/min
		상주축	275 ~955mm     12m/min
		우주축	220~565mm     12m/min
		좌주축	270~965mm    12m/min
		바이스축	100mm        4.5mm/min
		구동방식	AC서보모타+볼네지;
	속도 전환	드릴.탶	드릴길이입력또는레이져측장에의한 바로앞 자동감속
		엔드밀	드릴길이입력에의한 바로앞자동감속
		드릴마킹	토루코검지에의한자동충돌감속 (두께4mm  파이14mm이상)
	바이스	종바이스파워	2KN (200kgf) 재료에따라감압가능
		횡바이스파워	10KN(1000kgf)
	ATC	수납본수	각축10본
		구동방식	감속기+AC서보모타구동
주1) 두께가얋은경우드릴가공시에 드릴이 흘러 진원이되지않은경우도있습니다 주2)반입가능 재료길이는 최대 12695mm입니다 주3)철골용드릴 파이 26.5mm를 넘어 파이 33.5mm까지는 MT#4의홀다가 필요하다 주의4)200mm를넘는 강재폭에서 3m이상의제품가공을하는경우 톱측바이스만에서는강재전체를기준에붙이지않기떄문에 반출측에 가이드를설치하여주십시요 주의5)각형강관바깥R에관하여서는 R24이하로됩니다

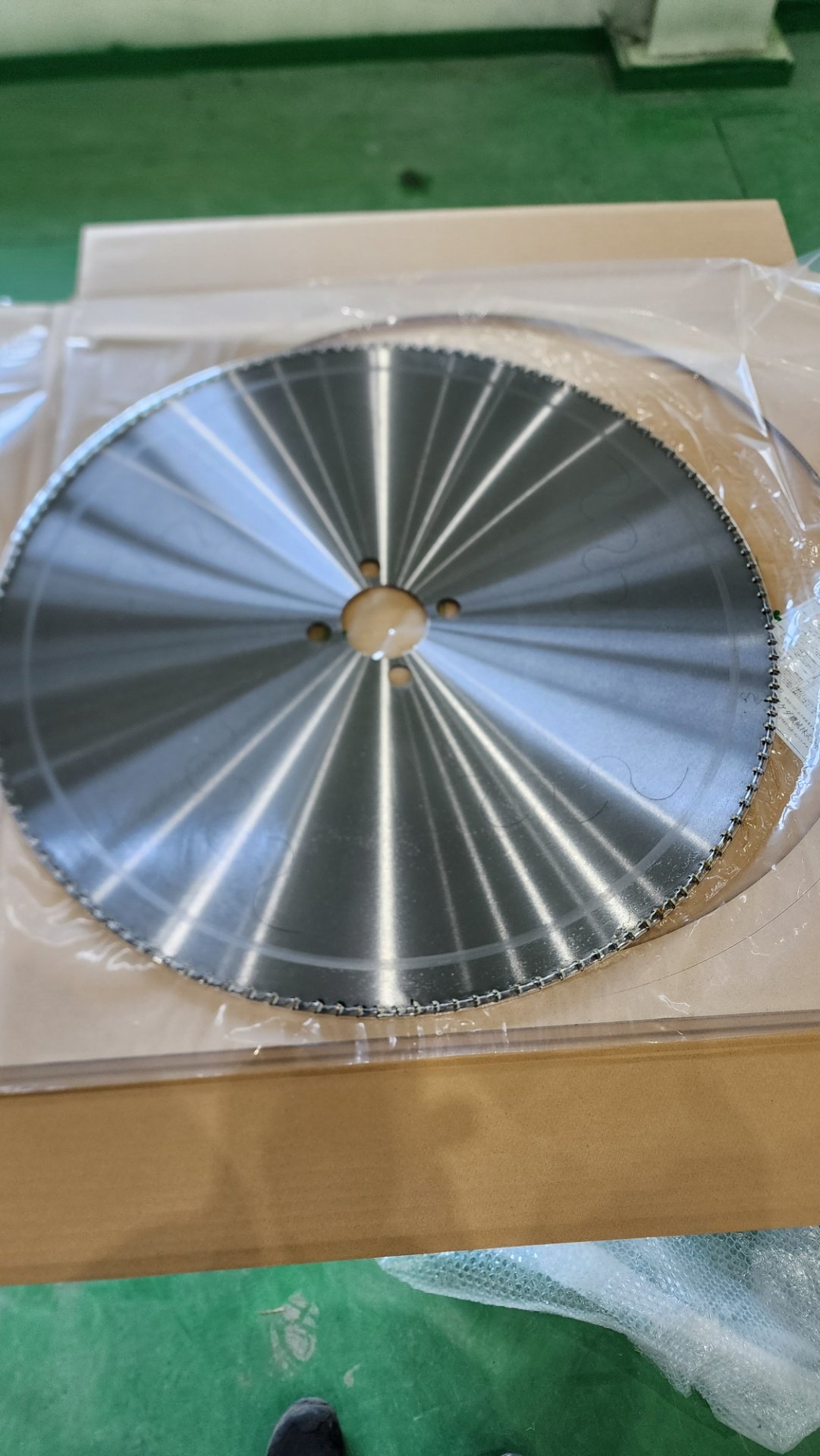

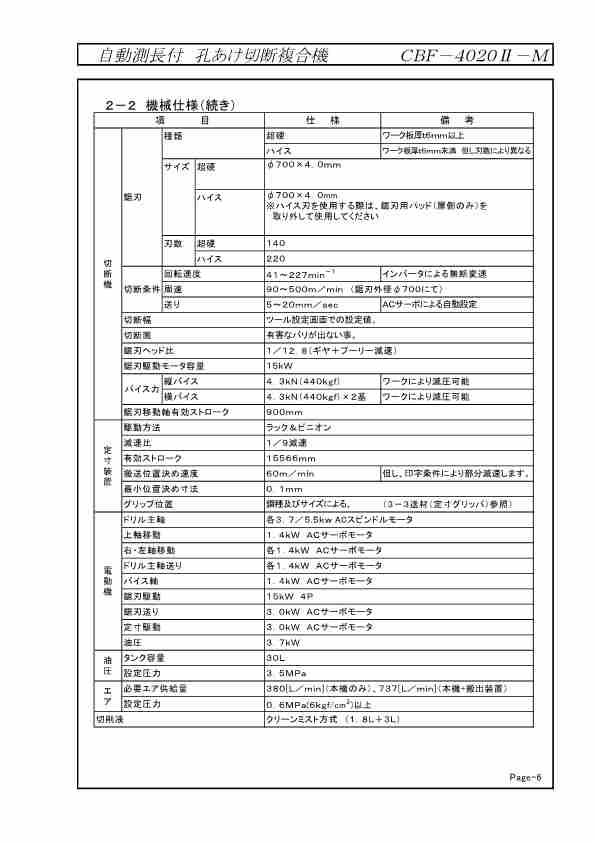

절단부	톱날	종류	초경	재료두꼐 t 6mm이상
			하이스	재료두께 t 6mm 미만 단지날수에따라다름
		사이즈	초경	파이700✕4.0 mm
			하이스	파이700✕4.0 mm
		날수	초경	140
			하이스	220
	절단 조건	회전속도		41~227mm-1	인버트에의한무단변속
		주속		90~500m/min(톱날외경파이700에서)
		이송		5~20mm/sec	AC서보모타에의한자동설정
	절단폭			툴설정화면에서의설정값
	절단면			유해적인 이바리가 나오지않을 것
	톱날헤드비			1/12.8(기어+푸리감속)
	톱날구동모터용량			15KW
	바이스파워	종바이스		4.3KN(440kgf)	재료에의한감압가능
		횡바이스		4.3KN(440kgf) ✕2기	재료에의한감압가능
	톱날이동축유효스토로크			900mm
측장장치	구동방식			랙/피니언
	감속비			1/9 감속
	유효스토로크			15566mm
	반송위치결정속도			60m/min	단지 인자조건에따라 부분감속합니다
	최소위치결정치수			0.1mm
	그립퍼위치			강종및사이즈에따라서
전동기	드릴주축			각 3.7/5.5 KW  AC스핀돌모타
	상축이동			1.4KW  AC서보모타
	좌우축이동			각 1.4KW  AC서보모타
	드릴주축이송			각 1.4KW  AC서보모타
	바이스축			1.4KW  AC서보모타
	톱날구동			15KW 4P
	톱날이송			3.0KW   AC서보모타
	측장구동			3.0KW  AC서보모타
	유압			3.7KW
유압	탱크용량			30L
	설정압력			3.5MPa
에어	필요에어공급양			380L/min (본기계만)737L/min (본기계+반출장치)
	설정압력			0.6MPa(6kgf)이상
절삭액				그린미스트방식(1.8L+3L)

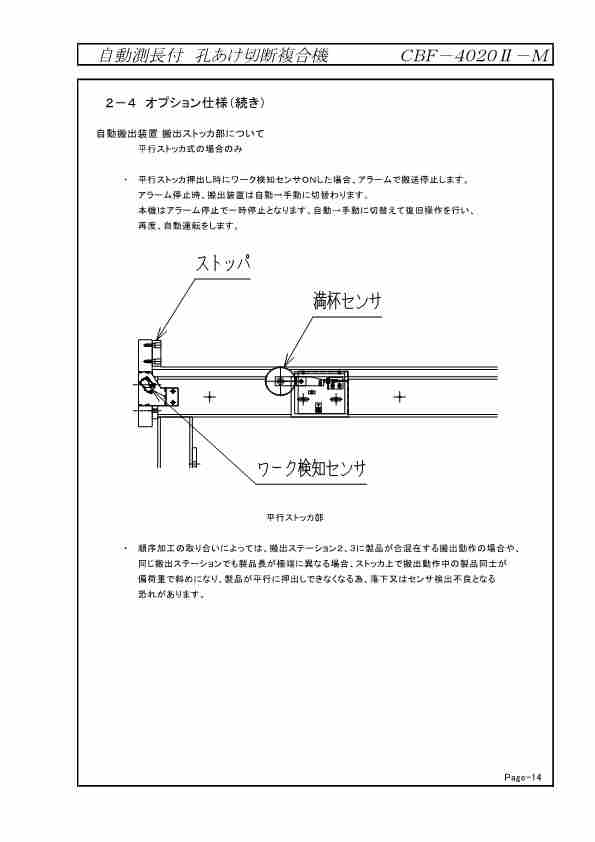

그외	칩처리	칩바켓츠(천공측1개. 절단측1개)
	설치스페이스	5.0✕22m	반출부에 1.5m설치한경우

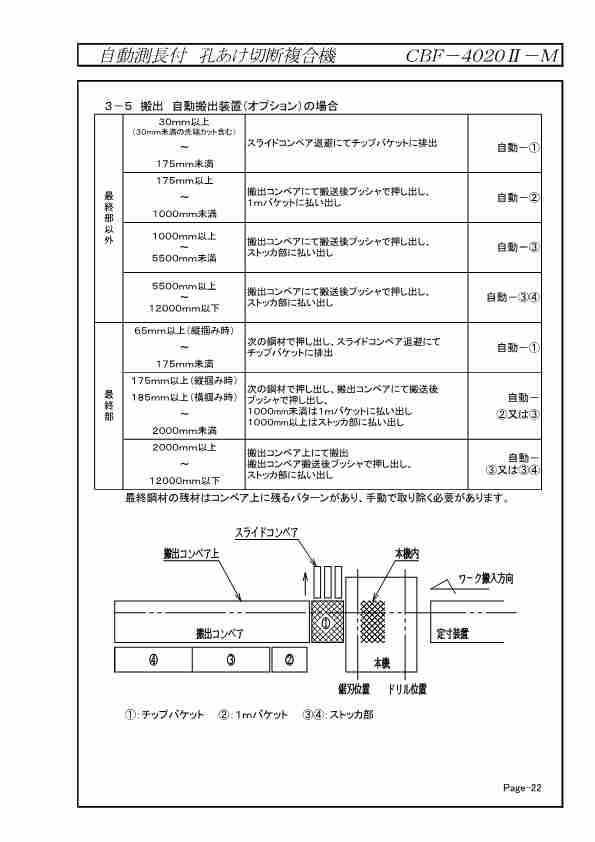

		6.5✕35m	자동반입장치150✕10본 + 자동반출장치12m를 설치한경우
	기계질량	10000KG (본기계)
		3000KG(측장장치)

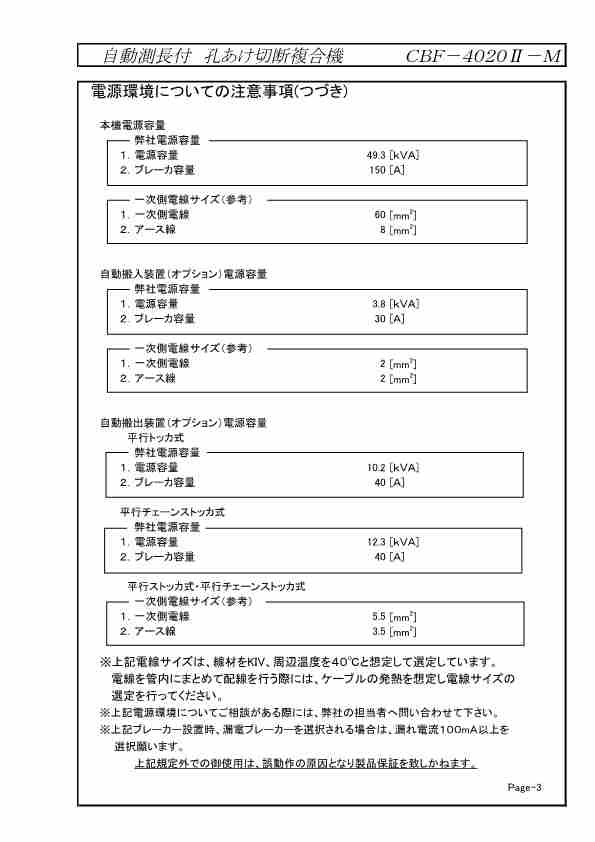

	전원전압	AC3상 200/220V



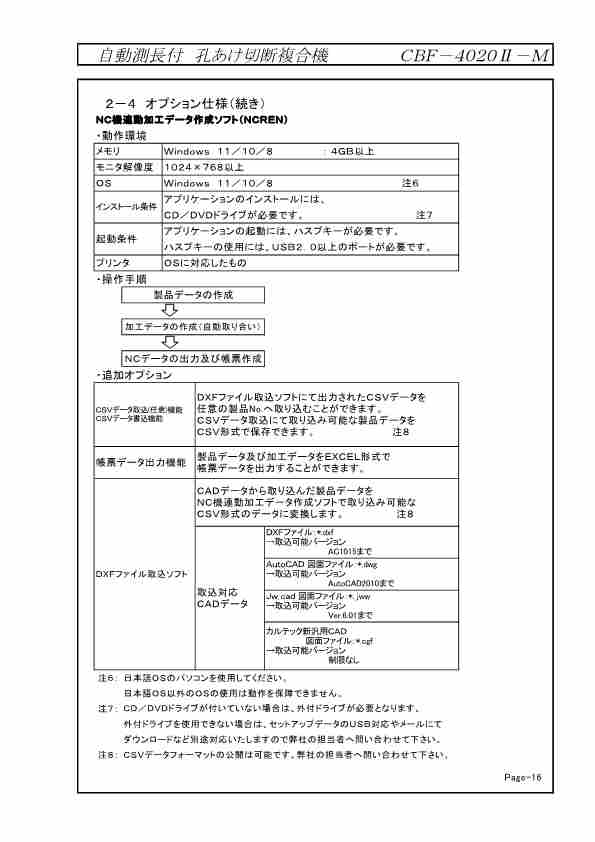

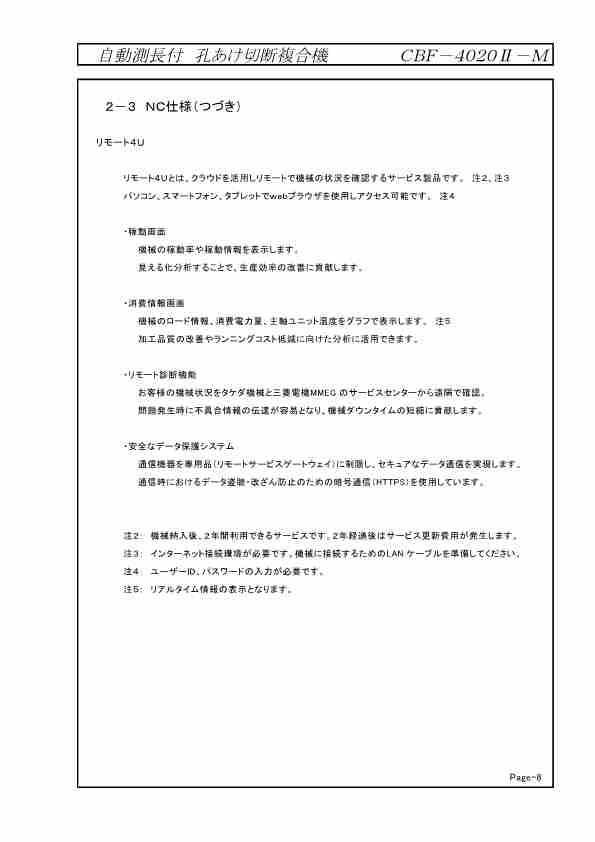

NC사양

항목		사양
표시기	형식	15형칼라LCD 텃치판넬
	해상도	1024✕768
	OS	윈도우10
NC제어유니트	CPU	CNC전용CPU
	최대제어축수	32축
	최대동시윤곽제어축수	4축
데이터입력방식	본체	텃치판넬에의한 대화입력
	외부인터페이스	USB2.0
USB스로트사양	USB인터페이스	USB2.0규격
	USB컨넥터	A컨넥터
	파일시스템	FAT32
	윈도우 10/8/7 Vista의 표준드라이브로 작동가능한USB메모리를 사용할수있다
기억용량	제품데이터	1000개
	가공데이터	1000개
	실행데이터	1000개
	툴상세데이터	1000개
주요기능	자동전원차단기능	자동운전종료시 일정시간후전원OFF실행 또한 전원차단기능선택시의자동운전중에 에러가발행한경우에도 유효
	절삭조건작성기능	공구종류.사이즈마다절삭조건지정
	오바라이드 (절삭이송)	0~200%
	공구수명관리기능	절삭길이(설정수명)에의한공구교환안내
	자동운전중의공구교환기능	공구수명으로 공구교환이필요한경우는 ATC에의한공구자동교환
	시그널타워	3색(적색.황색.녹색)표시등
주의) 모든USB메모리에대하여 동작보증을하는 것은 아닙니다 데이터외부입출력이외의용도로 USB스로트를 사용한경우에서의 동작은 보증할수없다
