<판매완료>TAKEDA형강가공복합기CBF3015Ⅱ-ATC(신품)

판매완료

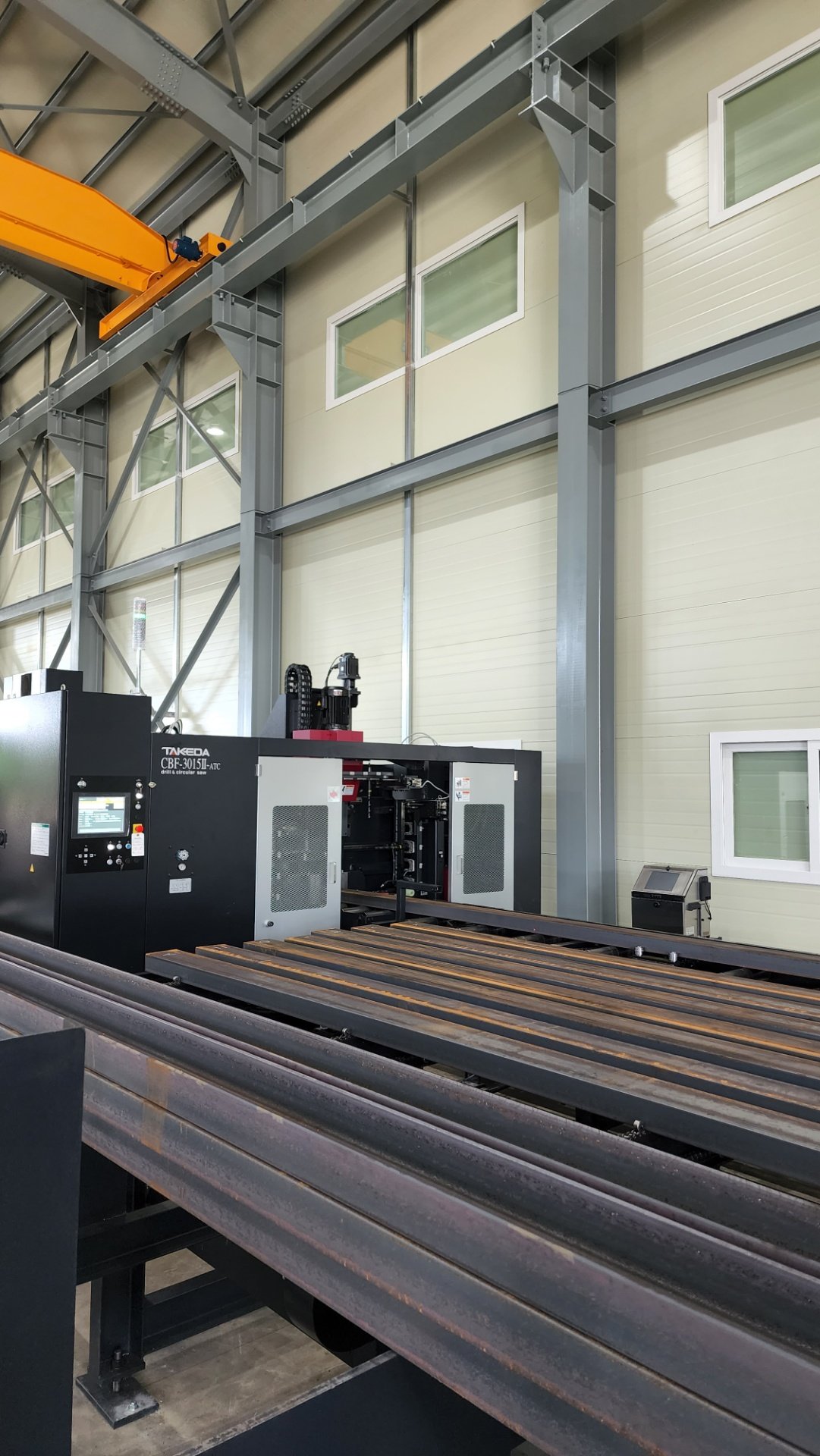

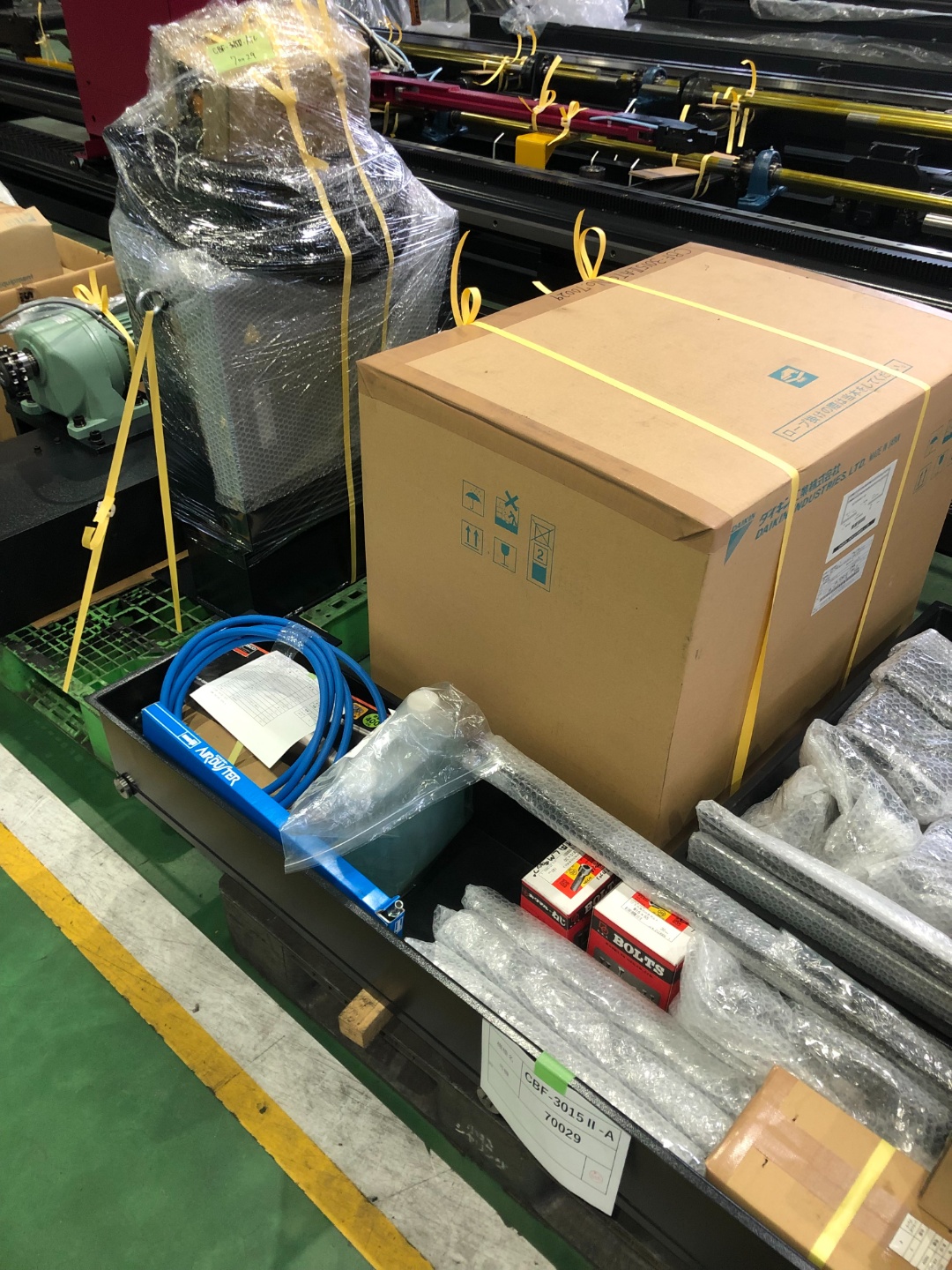

TAKEDA형강가공복합기CBF-3015Ⅱ-ATC(탶사양) 신품 7월5일 입고

Circular saw boring Fully automatic



옵션사양포함/ 탭사양/반입장치/반출슈타컨베어/외부일시정지/IJP마킹기장착/NC기연동데이타작성소프트(USB)

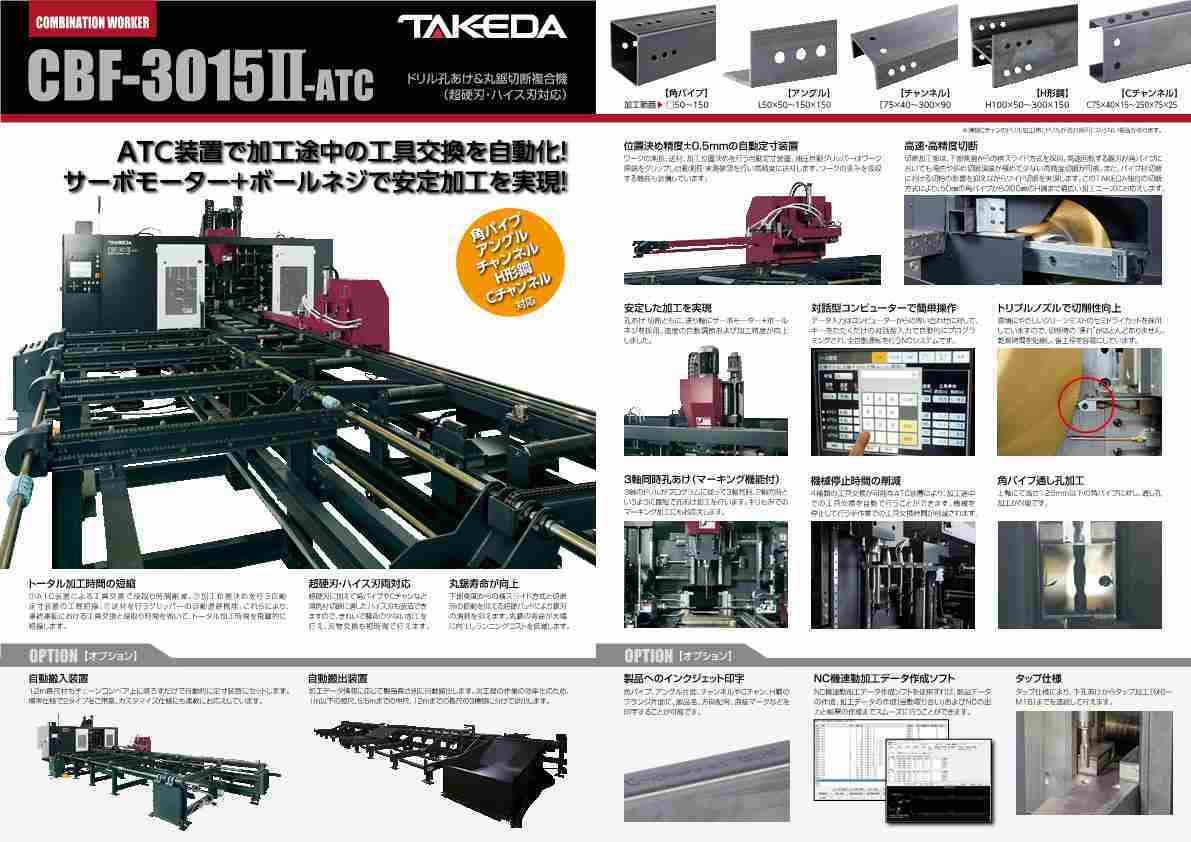

형강복합가공기  CBF-3015Ⅱ-ATC

옵션사양/ 탭사양/반입장치(200×10P)/반출슈타컨베어/외부일시정지/JP마킹장착/NC기연동데이타작성소프트(USB)

작업준비시간을단축.ATC장치로 가공도중에4종류의 공구교환이 자동화되어 생산성향상

서보모타+볼네지로 안정화 실현
소재에따라서초경톱날과하이스톱날을 구분사용
자동반입장치 생산능률효율화 (옵션)





https://youtu.be/FPeK6jGDT5w?t=2

















CBF-3015Ⅱ-ATC 특장

본기계는 드릴및원형톱날로서 3축동시구멍뚫기와 고속.고정밀도절단이 가능한 복합기이다다양한옵션을병행함으로서 한층더 요망에 응답하고있습니다



1. 대화형컴퓨터로서 쉬운조작

데이타입력은컴퓨터에서의 문의에대하여 키를누르는것만으로대화형입력이며 자동적으로 프로그래밍되어 전자동운전을하는NC시스템이다/화면표시는 확실하고 편리한 그래픽(그림.도면)방식을 채용하고있다



2.측장.재료이송.위치결정을하는 자동으로사이즈결정멈춤장비 자동측장장치

유압자동그립파로 재료미단을 그립파하여 측장.실측확인을하여 고속으로재료를이송한다 또 재료의휨을흡수하는기능도 장비하고있다



3.3축동시구멍뚫기

구멍둟기는 드릴방식으로3축동시에가공이가능하기때문에 최단으로 구멍뚫기가공을한다 .또한 드릴링에서 마킹가공도 가능하다



4.각파이프 通し穴관통(Through hole)구멍가공

상부축으로 높이125mm이하의각파이프에대한 관통(Through hole)구멍가공이가능하다



5.ATC장치(자동공구교환장치)

ATC장치가장착되어있기떄문에 가공공정이자동화되어 가공도중애에공구교환작업이생략되어기계정지시간이감소됩니다



6 안정된가공실현

구멍뚫기.절단과함꼐 이송축에서보모타+볼네지를 채용함에따라서 속도의자동조정및가공정도와공구수명의향샹을 실현합니다



7.고속,고정밀도절단

두꺼운재료는초경톱날. 얋은재료에서는 하이스톱날 소재에따라서톱날을 나누어사용한다

하부측면에서의 옆슬라이드 UP(상)절단방식으로 이바리가적고 각파이프에있어서도휨이랑 비스듬절단현상이극히적은 고속.고정밀도절단을 실현한다



8.궤적한그린미스트방식채용

그린미스트방식의 채용에따라서 환경오염이적고 재료가 젖지않기때문에 후처리가 불필요하게된다

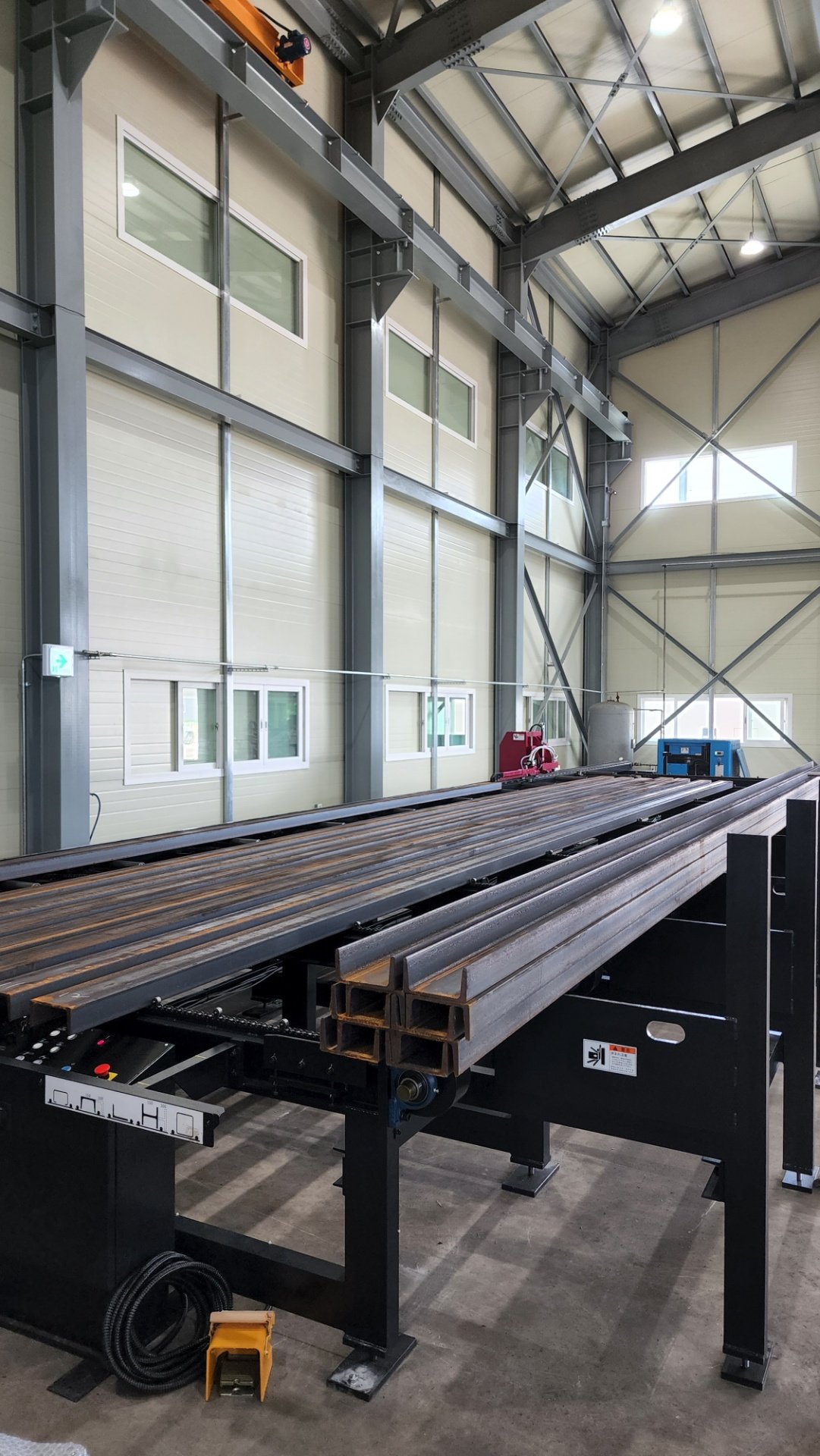

9.재료자동반입장치 150×10본/150×6본(옵션)

재료길이 4500~12500mm까지의재료를 자동으로사이즈결정멈춤장치(自動定寸装備/캐리지)로 반입할수있다

10본사양인경우 폭150mm이하 최대10본까지 스톡(재고)할수있다 6본사양인경우 폭150mm이하 최대6본까지 스톡(재고)할수있다



10.제품 인자마킹(옵션)

잉크젯트장치에의하여 높이10mm 폭13.5mm 최대20문자까지의인자(흑색)가 가능하다





가공능력

재료	자동 절단범위	각형강관	□ 50~ □ 150	50×50~300×150 mm이내의 H. [ .□ .L등 (단지 형상에따라서 자동가공불가도 있음)
		앵글	L50×50〜L150×150
		찬넬	[75×40〜[300×90
		H형강	H100×50~H300×150
		C찬넬	C75×45×15~C250×75×25
	최대중량	600Kg
	두께	2.3mm이상		얋은두께의경우 톱날의수명이저하 합니다
		3.2mm이하		하이스톱날사용
	최대길이	12500mm(12695mm)		그외 수종류가능
	최소길이	4500mm		충돌스타트의경우 1000mm
	강종	일반구조용강
톱날	사이즈	초경	Φ510×3.5mm(□125mm까지)
			Φ530×3.5mm(□150mm까지)
			Φ530×3.8mm(□150mm까지)
		하이스	Φ450×2.5mm(□100mm까지)
			Φ510×3.0mm(□125mm까지)
			Φ530×3.0mm(□150mm까지)
			Φ550×3.0mm(□150mm까지)
드릴사이즈	가공지름 범위	Φ9,0~ 33,5



얋은두꼐C찬넬의 가공시 드릴이 흔들려 가공구멍이 진원이 되지않은 경우가있습니다

철골용드릴 Φ26.5초과~33,5이하는MT#4홀다가 필요하다
