MHV1050NCA신형모니터 조작동영상

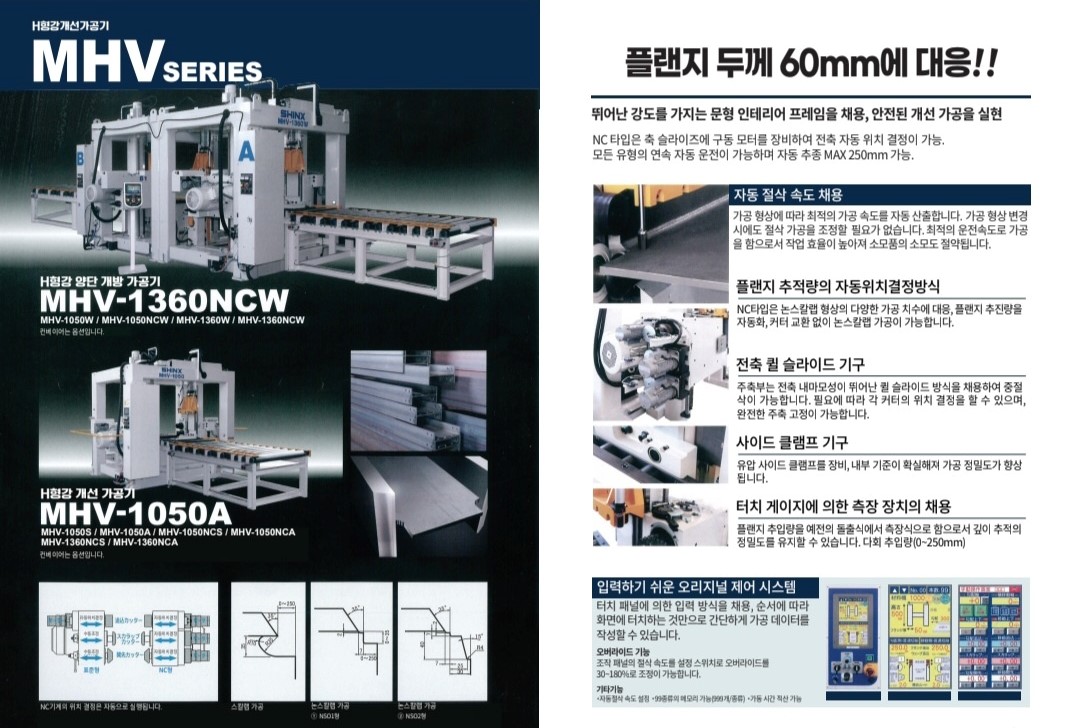

H형강개선가공기 MHV시리즈

H형강개선가공기

MHV시리즈

H형강개선가공기

MHV-1050S / MHV-1050A/MHV-1050NCS/MHV1050-NCA

MHV-1360NCS/MHV-1360NCA

H형강개선가공기

MHV-1050W/ MHV-1050NCW

MHV-1360W/MHV-1360NCW



MHV사양

기계명칭		H형강 개선가공기	H형강양단 개선가공기	H형강 개선가공기	H형강양단 개선가공기
기계형식		MHV-1050NCA	MHV-1050 NCW	MHV-1360 NCA	MHV-1360 NCW
가공재료치수	웨이브폭	200mm~1000mm		200mm~1300mm
	플렌지높이	100mm~500mm		100mm~600mm
	플렌지두께	8mm~50mm		8mm~60mm(50mm)
	최소길이	400mm		400mm
가공능력	플렌지추입양	0mm~250mm (1공정Max40mm)		0mm~250mm (1공정Max40mm)
	웨이브추입양	0~35mm		0~35mm
	스칼랍	R35(R25.R45)		R35(R25.R45)
	개선양	Max50mm(40mm)		Max60mm(50mm)
	균배양	(-30)0~400mm (원칙으로폭에대한1/3균배)		-100mm~300mm
사용전동기	주축용	11KW6P ✕2	11KW6P ✕4	11KW6P ✕2	11KW6P ✕4
	주축승하용	1.5KW ✕2	1.5KW ✕4	1.5KW ✕2	1.5KW ✕4
	유압유니트용	2.2KW ✕1	2.2KW ✕2	2.2KW ✕1	2.2KW ✕2
	균배축용	1.0KW	1.0KW ✕2	1.5KW	1.5KW ✕2
	이동축용	0.4KW	0.4KW ✕2	0.4KW	0.4KW ✕2
	반입컨베어용	0.2KW ✕1	0.2KW ✕1	0.2KW ✕1	0.2KW ✕1
	바이스컨베어용	0.1KW ✕2	0.1KW ✕4	0.1KW ✕2	0.1KW ✕4
	반출컨베어용	0.4KW ✕1	0.2KW ✕1	0.4KW ✕1	0.2KW ✕1
	중간컨베어용	-	0.1KW ✕2	-	0.1KW ✕2
가공기준방식		유압클램프에의한 내면기준방식		유압클램프에의한 내면기준방식
추입캇타.스칼랍캇타 개선캇타35도		좌우각1개 합6계	좌우각1개✕2 합12계	좌우각1개 합6계	좌우각1개✕2 합12계
기계치수(폭✕길이✕높이)		3680✕ 3220✕ 2660	3592✕ 4352✕ 2640	3590✕ 3359✕ 2760	4020✕ 4565✕ 2760
기계질양		8000kg	16.000kg	9000kg	18.000kg





플렌지두께 60mm 대응

뛰어난 강도를가진 문형프레임을채용 안전된 개선가공을 실현

NC타입은 축스라이드에 구동모터를장비하여 모든축자동위치결정가능

모든타입에서 연속자동운전가능. 자동추입MAX250mm



자동절삭속도채용

가공형상에따라서  최적인가공속도를자동산출합니다

가공형상의변경시도 절삭가공을 조정할필요가없습니다

최적인운전속도로가공하는것으로 작업효율이향상 칩의소모도 억제할수있습니다



플렌지추입양의자동위치결정방식

NC타입은 논스칼랍형상의 다양한가공치수에대응

플렌지추입양을 자동화,캇타의교환없이논스칼랍가공가능(간이논스칼랍)



모든축퀵스라이드기구

주축부는 모든축지탱 마모성에뛰어난퀵스라이드방식을채용하여 중절삭가능

필요에따라서 각캇타의위치결정이가능한것과함께 완전한주축의락이가능하다





사이드클램프기구

유압사이드클램프를장비 내기준이확실하게되어 가공정도가 향상



텃치게이지에의한 측장장비채용

플렌지추입양을종래의충돌식에서측장식으로한것에의하여

깊은추입의정도를 유지할수있다. 복수회추입양(0~250mm)



입력이쉬운제어시스템

텃치판넬에의한 입력방식을채용 수순에따라서 화면에 텃치하는것만으로

간단하게 가공데이터를 작성할수있다



오바라이드기능

조작판넬의절삭속도설정스윗치로 오바라이드를30~180%조정가능



그외기능

자동절삭속도설정 . 99종류의메모리기능(999본/종류) 가동시간적산등

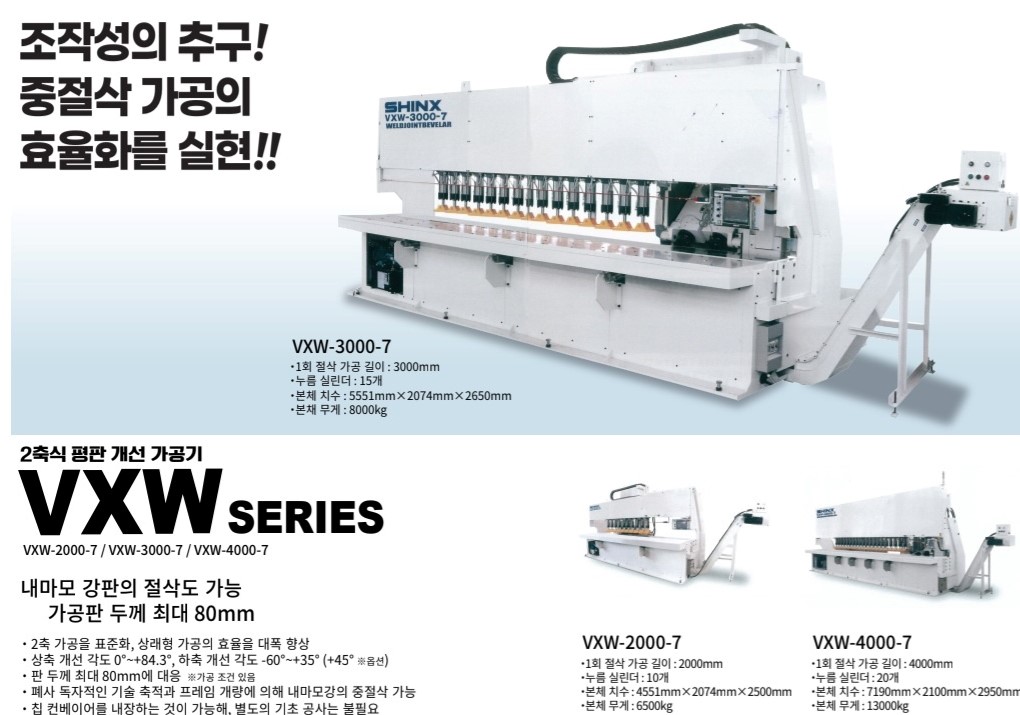

2축평판개선가공기VXW시리즈



기계명칭	2축평판개선가공기
기계형식	VXW-2000-7	VXW-3000-7	VXW-4000-7
1공정절삭가공길이	2000mm	3000mm	4000mm
개선가공각도	윗축:0도~84.3도 (가공두께가 60mm넘는경우는0도~60도) 아래축:-60도~+35도
가공속도	130mm/min~830mm/min
리턴속도	7m/min
주축모타	5.5kw✕2대
주행모타	1.5kw✕1대
주축전후모타	0.4kw   1/15✕2대
주축상하모타	0.4kw   1/30✕2대
주축각도모타	0.4kw   1/10✕2대
본누름실린더	10본(2000kg/본)	15본(2000kg/본)	20본(2000kg/본)
유압모타	2.2KW 1대
캇타지름	특수2단캇타(정면지름 파이125mm)
총전력	17.1KW
기계치수mm (폭 ✕길이 ✕ 높이)	4551✕2074✕2500	5551✕2074✕2650	6974✕2100✕2950
기계질양	6500kg	8000kg	13000kg
옵션	2단정규(캇타센타에서10-32mm)  3단정규(캇타센타에서10-32-47mm)
	프리베어테이블6mm사양.주축모타7.5KW사양 .주축인버터제어
	주축구동타이밍밸트사양(1축). 윗축90도사양. 아래축+45도 ~-60도(바이스포함)사양
	주축오일미스트장치.에어부루장치(1축). 재료누름스파이크사양.K개선동거리절삭사양엔코다식
	정면비닐카바장착사양.파트라이트장착. 후방부절분받침설치사양.장재용충돌롤라
	칩컨베어장착사양.절분받침.옆정규장착사양. 보조팬단트스윗치장착.정면에리어센사
특수 특수사양은 견적필요	2단정규(캇타센타에서32-65mm) 3단정규(캇타센타에서10-32-65mm)
	윗축 0~90도 사양. 노치재료고속주행사양등의특수패턴가공소프트
가공패턴	a윗レ형만 . b상하K개선 . c서핑만 . d 아래レ형만 .e단면만 f윗レ형+서핑. gK개선+서핑 h단면+윗レ형 . i단면+K개선 j아래レ형+서핑 . k단면+서핑 .l 단면+아래レ형.m단면+윗レ형+서핑 n단면+아래レ형+서핑.o단면+K개선+서핑

주의1) 조작중 재료의떨어짐.날아감등에의한 인신사고에관하여서는 당사는책임을지지않음

주의2) 기계후방부의출입은 아주위험합니다 . 출입금지에리어를 설치하여주십시요





예) VXW-2000-7 절삭시간의비교



□두꼐=60mm

□절삭속도 5형=143mm/min   7형=390mm/min (단면적을 나누어서 2축고속가공)

□절단길이=2000mm

□가공형상=윗レ형35도

□캇타이동거리  5형=2405mm  7형=2685mm(2축통과)

□루트훼이스=30mm(가공면적315mm2)

비교대상기		VXW-2000-5	VXW-2000-7
캇타각도범위	윗축	0도~84.3도	0도~84.3도
	아랫축	-60도~0도	-60도~+35도
절삭시간		1009초	413초
상기절삭시간과캇타이동시간만입니다 전원투입시의원점복귀.재료셋트,누름클램프.각도위치결정시간등은포함되지않음

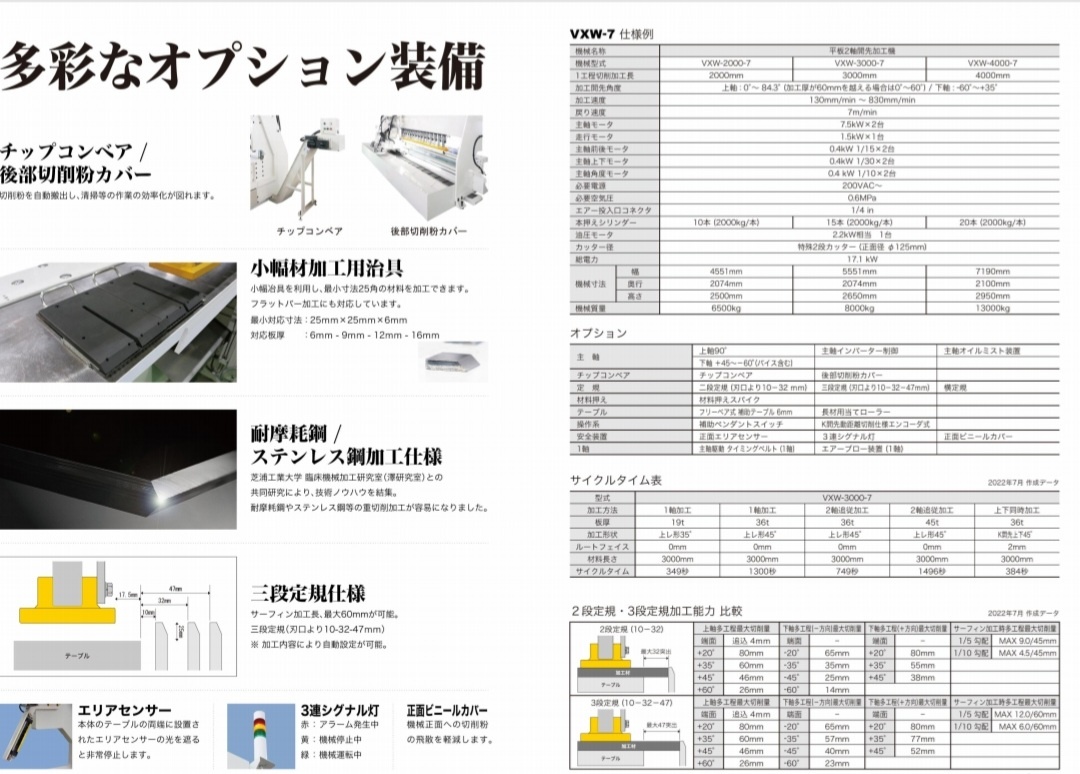

새로운옵션

□후방부절분카바

□6장날캇타

□특수캇타.칩(고경도재료절삭)

1축사양

칩컨베어

절삭시에나오는절분을자동반출하여청소등의작업의효율을높일수있다

작은폭재료의가공가능

옵션장비의치구를사용하는것으로 작은폭의재료를가공



2축철판개선가공기

VXW-3000-7

두께80mm까지 가공가능

고강성 신설계 프레임으로 절삭시의진동을억제 가공정도향상

2축동시가공에의하여 윗レ형의 가공속도가 통상2배로

칩컨베어도 내장가능(옵션)



가공두께 6mm~80mm

가공두께최대 80mm개선가능

가공제한있음:가공가능범위는 두께.가공형상에따라 다릅니다

예)두께80mm 루트0-의경우는

2단정규사양(백게이지)+25도 3단정규사양(백게이지)+35도까지가가능



개선각도의자동가변

개선각도의가변은 윗축 아래축모두 NC제어로 고정밀도로 개선가공실현

아래축+35도사양을표준장비하여 윗レ형의 2축동시가공(따라가기절삭)에의하여

절삭시간을대폭대폭단축

(옵션에따라서 아래축+45도사양의변경도가능)



프레임구조의강화

사이드프레임을본체와일체화함으로 중심을내려 강성강화하여 가공시의 진동을경감



프레베어테이블

무거운재료도약간의힘으로안전하게360도마음데로움직일수있다



재료누름실린더

추력2t/본으로 재료를고정절삭시에있어서 진동에의한어긋남을억제 안정된절삭가능하며 칩의소모도억제



입력하기쉬운제어시스템

텃치판넬에의한입력방식을채용하여 수순에따라화면을텃치하는것만으로간단하게가공데이터를작성할수있다

조작박스는기계오른쪽에고정되어본체내에수납가능하다

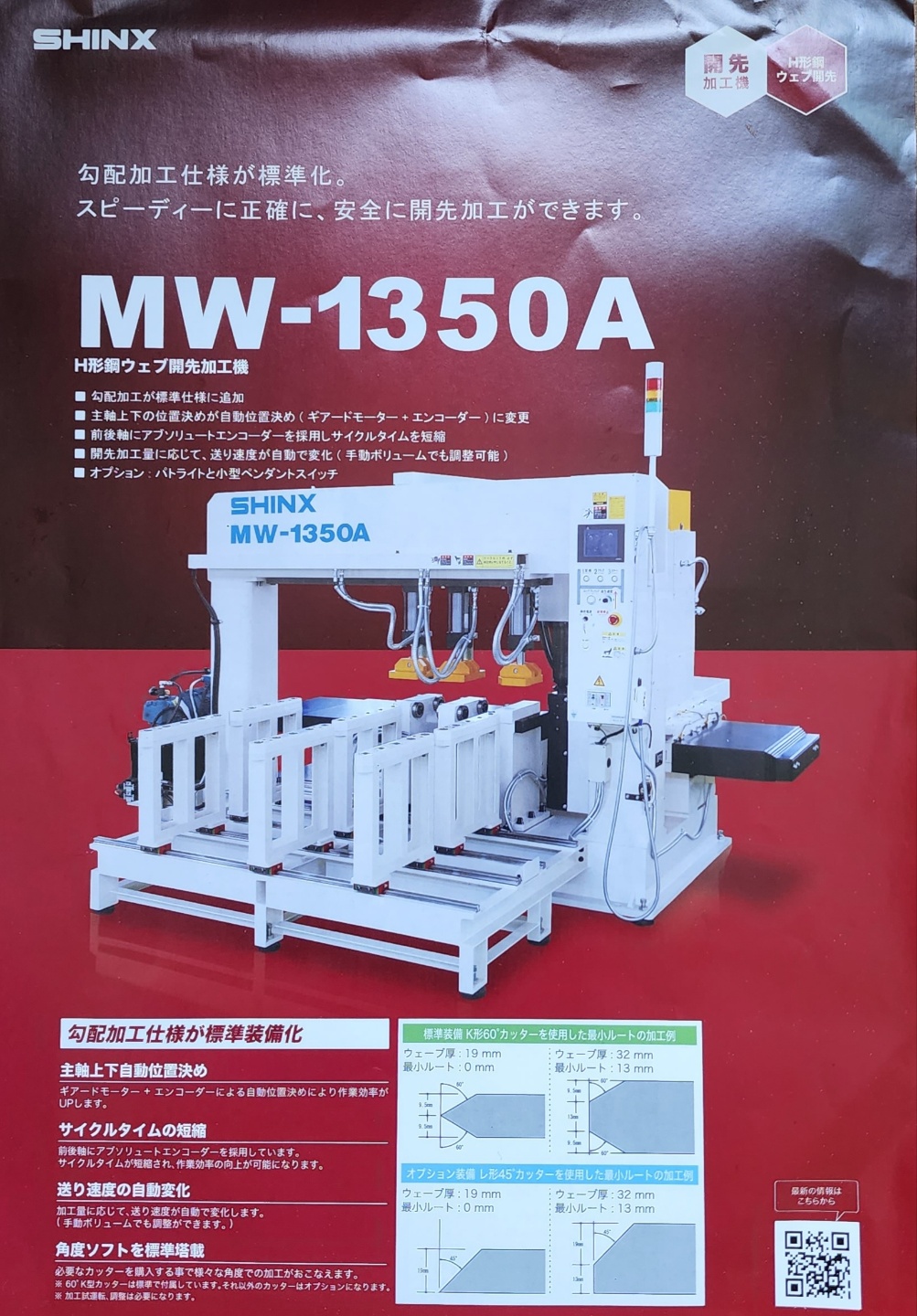

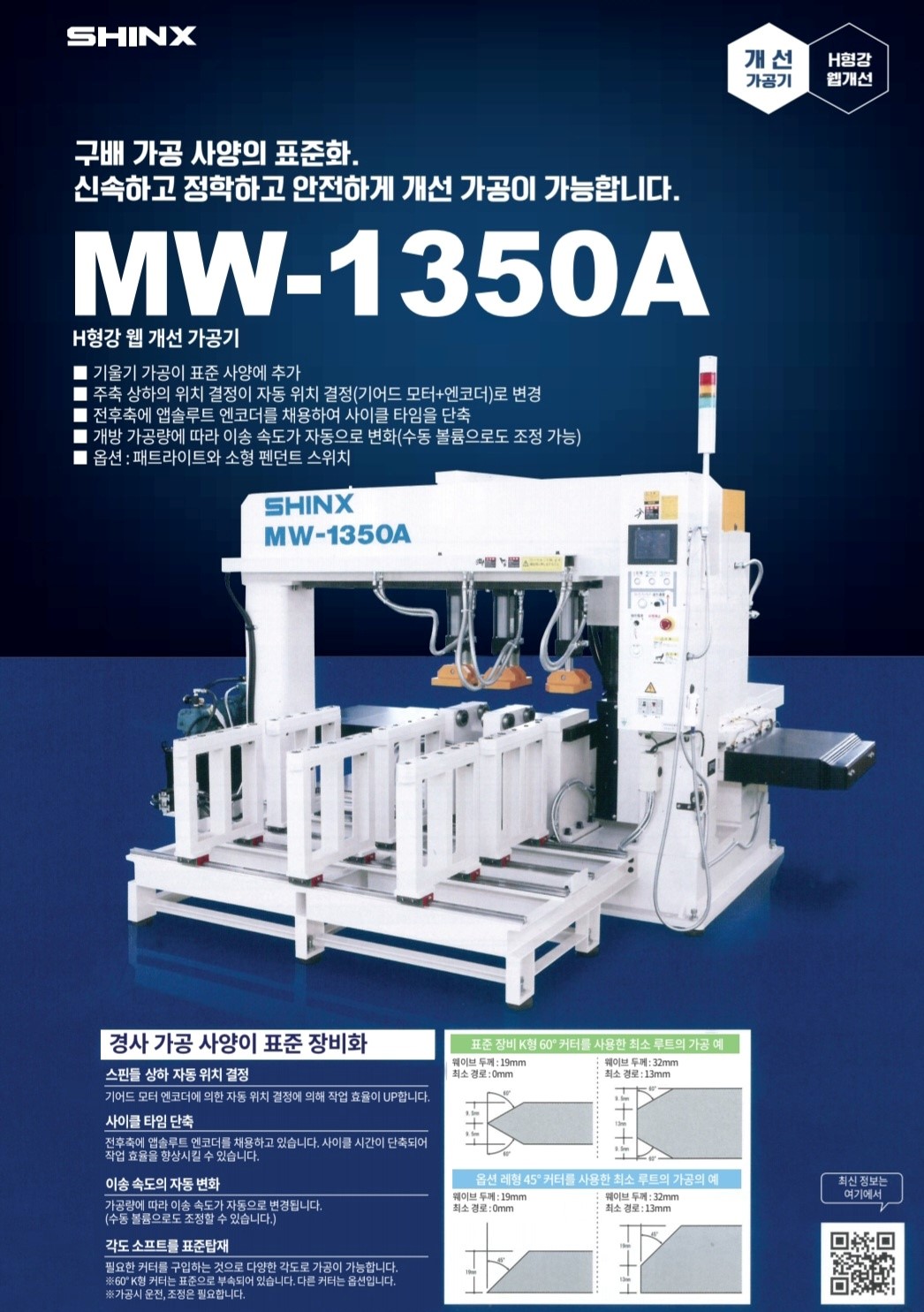

H형강웨이브개선가공기 MW-1350A

균배가공사양이표준화 /스피드.정확.안전하게 개선가공

■균배가공이표준사양추가

■주축상하의위치결정이자동위치결정(기어드모타+앤코다)으로변경

■전후축에 absolute앤코다를채용하여 사이클타임을단축

■개선가공양에응하여 이송속도가 자동으로변화(수동볼륨에서도조정가능)

■옵션:파트라이트.쇼형팬단스윗치



균배가공사양이표준장비화

주축상하자동위치결정

기어드모타 +앤코다에의해자동위치결정으로작업효율향상

사이클타임단축

전후축에absolute앤코다채용으로 사이클타임이단축되어 작업효율향상

이송속도자동변화

가공양에응하여 이송속도가자동변화(수동볼륨에서도조정가능)

각도소프트표준탑제

필요한캇타를구입하는것으로 다양한각도에서의가공가능

※60도 K형캇타를 표준부속. 그외의캇타는 옵션

※가공시운전 조정은필요



기계형식		MW-1350A
가공재료치수	H치수	H300 mm ✕100 mm ~ H1.300 mm ✕500 mm
	웨이브두께	6 mm ~19 mm (단지20 mm ~32 mm 는 루트가남습니다)
	플렌지두꼐	9 mm ~50 mm (단지H형강의웨이브바깥치수가1300 mm 경우플렌지두꼐30이상으로한다)
	최소길이	400 mm
가공능력	일행정절삭양	300 mm ~1140 mm
	개선각도	60도K형개선시19mm(최대두께32 mm/주의20 mm~32 mm 는 루트가남습니다) 45도 レ 형개선시19 mm
	가공속도	100mm/min~500mm/min수동설정
	모도시	2.7 m/min(일정속도)
충돌정규		유압실린다3본
클램프		유압실린다 2톤✕3 합계6톤
표준캇타사양	표준	K형60도(9.5t)RL각1개 균배사양
	옵션	レ형 35도(19t)R1개 レ형45도(19t)R1개  K형45도(9.5t)RL각1개
	가공방법	성형캇타교환식에의한K형レ형개선가공
전기사양		200V 50/60Hz  총전력9.8KW
주축모타		5.5KW 8P1대
주행모타		1.5KW  1/20 1대
상하모타		0.2KW 1/30 1대
전후모타		0.4KW 1/30 1대
유압모타		2.2KW
기계치수		3.060 mm✕2.670mm✕1.770mm
기계질양		3.500kg
옵션		파트라이트.팬단트스윗치







H강개선가공기(한쪽면) MH-40N

논스칼랍대응

H형강가공은물론각파이프의개선도가능

각파이프/코람재:外形100~600mm 角丸み R100mm이하의것

 MH-40N

H형강개선가공기

수동에의한주축의상하스라이드에의하여간단하게위치결정가능

전동클램프와에어실린더에의한웨이브누름(지지)가 가공재료에 강하게클램프

추입속도.스칼랍속도.개선속도를 각캇타의 절삭위치에대응하여 자동적으로 변속

옵션의 논스칼랍캇타를 장비하는것으로 논스칼랍가공에 대응

기계명칭	H형강개선가공기
기계형식	MH-40N
가공재치수	최소	H150mm(100mm)✕100mm✕6mm
	최대	H00✕400mm✕32mm
	최대클램프두께	32mm
가공능력	플렌자두께	최대32mm
	스칼랍파이	R35mm
	추입양	최대40mm  40mm추입기준은 웨이브두께 6mm로된다 절삭은조건에따라복수회로될경우도있다
	코람재	외형100~600mm
사용전동기	주축용	5,5KW
	주행용	0.75KW
	바이스용	0.75KW(운전에는 에어원이필요로한다)
절삭모도시속도	추입+스칼랍	60mm/min~250mm/min
	개선	75mm/min~750mm/min
모도시속도		4.000mm/min
표준캇타		개선캇타35도 외개선두께날1개 추입캇타 작은것1개 스칼랍캇타 작은것1개
기계치수		2,160mm✕1.426mm✕1.200mm
기계무게		1.700KG
