<판매완료>TAKEDA형강가공복합기CBF-3015Ⅱ-ATC(신품)

판매완료

TAKEDA형강가공복합기 CBF-3015Ⅱ-ATC 2대 년식신품

형강가공기 자동공구교환 천공절단복합기 CBF-3015Ⅱ-ATC

작업준비시간을단축.ATC장치로 가공도중에4종류의 공구교환이 자동화되어 생산성향상

서보모타+볼네지로 안정화 실현
소재에따라서초경톱날과하이스톱날을 구분사용
 자동반입장치 생산능률효율화 (옵션)

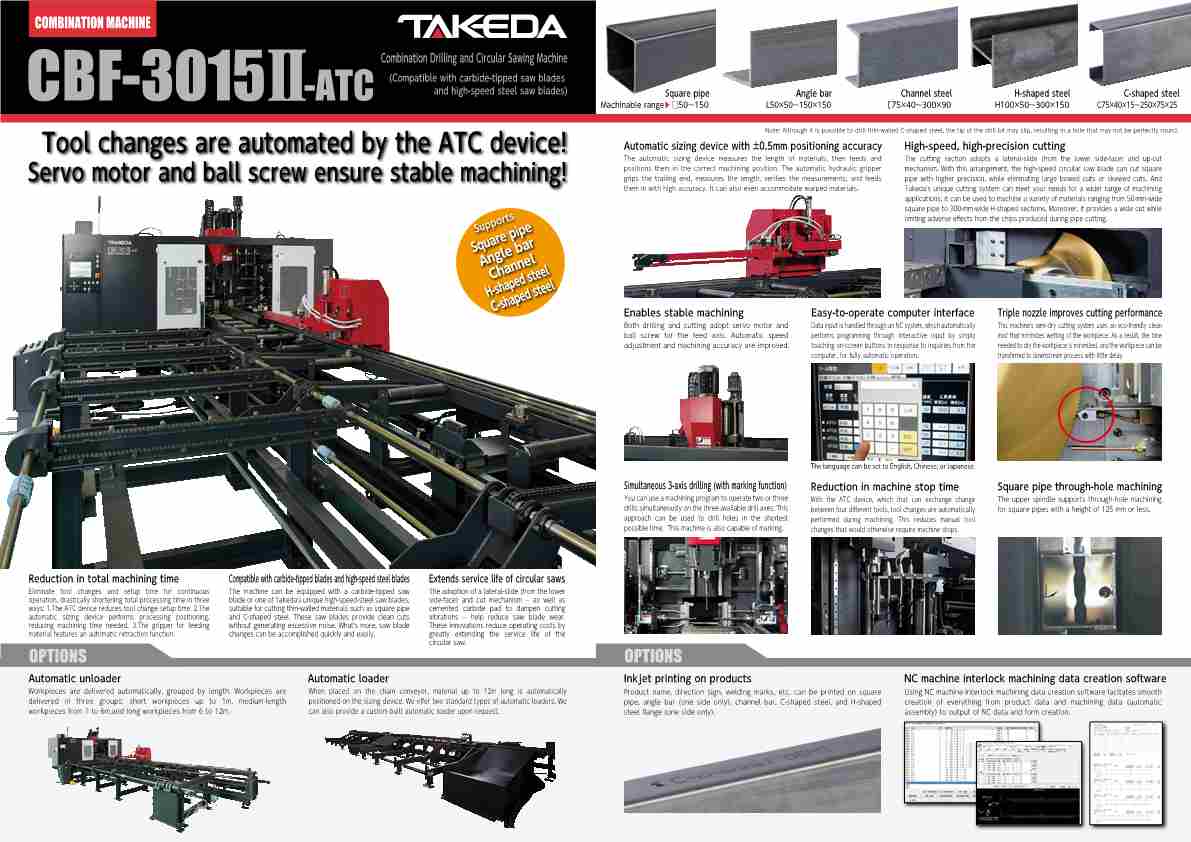

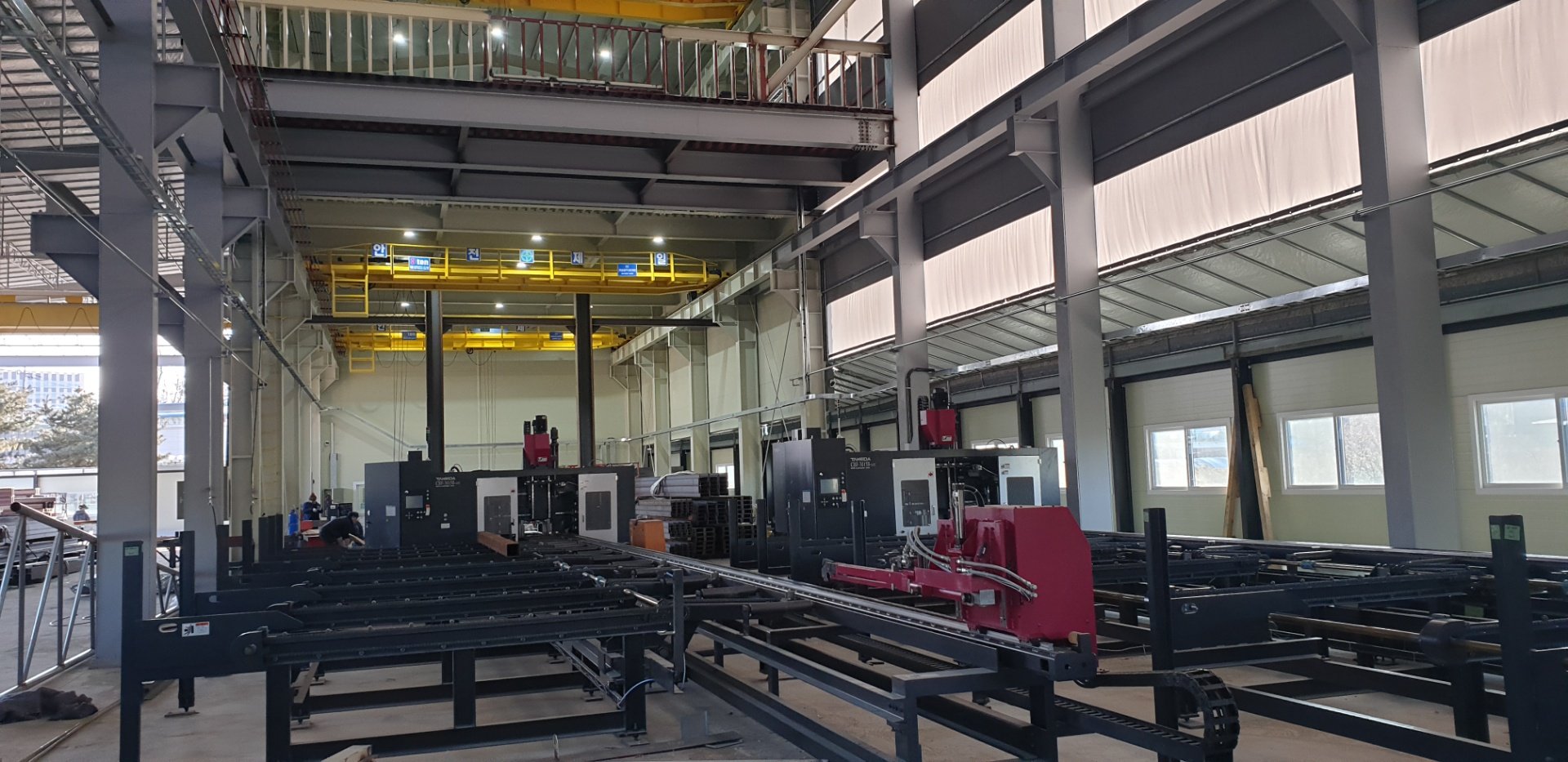

CBF-3015Ⅱ-ATC 특장

본기계는 드릴및원형톱날로서 3축동시구멍뚫기와 고속.고정밀도절단이 가능한 복합기이다

다양한옵션을병행함으로서 한층더 요망에 응답하고있습니다

1. 대화형컴퓨터로서 쉬운조작

데이타입력은컴퓨터에서의 문의에대하여 키를누르는것만으로대화형입력이며 자동적으로 프로그래밍되어 전자동운전을하는NC시스템이다

화면표시는 확실하고 편리한 그래픽(그림.도면)방식을 채용하고있다

2.측장.재료이송.위치결정을하는 자동으로사이즈결정멈춤장비自動定寸装備(캐리지)

유압자동그립파로 재료미단을 그립파하여 측장.실측확인을하여 고속으로재료를이송한다 또 재료의휨을흡수하는기능도 장비하고있다

3.3축동시구멍뚫기

구멍둟기는 드릴방식으로3축동시에가공이가능하기때문에 최단으로 구멍뚫기가공을한다 .또한 드릴링에서 마킹가공도 가능하다

4.각파이프 通し穴관통(Through hole)구멍가공

상부축으로 높이125mm이하의각파이프에대한 관통(Through hole)구멍가공이가능하다

5.ATC장치(자동공구교환장치)

ATC장치가장착되어있기떄문에 가공공정이 자동화되어 가공도중애 공구교환작업이 생략되어 기계정지시간이감소됩니다

6 안정된가공실현

구멍뚫기.절단과함꼐 이송축에서보모타+볼네지를 채용함에따라서 속도의자동조정및가공정도와공구수명의향샹을 실현합니다

7.고속,고정밀도절단

두꺼운재료는초경톱날. 얋은재료에서는 하이스톱날 소재에따라서톱날을 나누어사용한다

하부측면에서의 옆슬라이드 UP(상)절단방식으로 이바리가적고 각파이프에있어서도휨이랑 비스듬절단현상이극히적은 고속.고정밀도절단을 실현한다

8.궤적한그린미스트방식채용

그린미스트방식의 채용에따라서 환경오염이적고 재료가 젖지않기때문에 후처리가 불필요하게된다

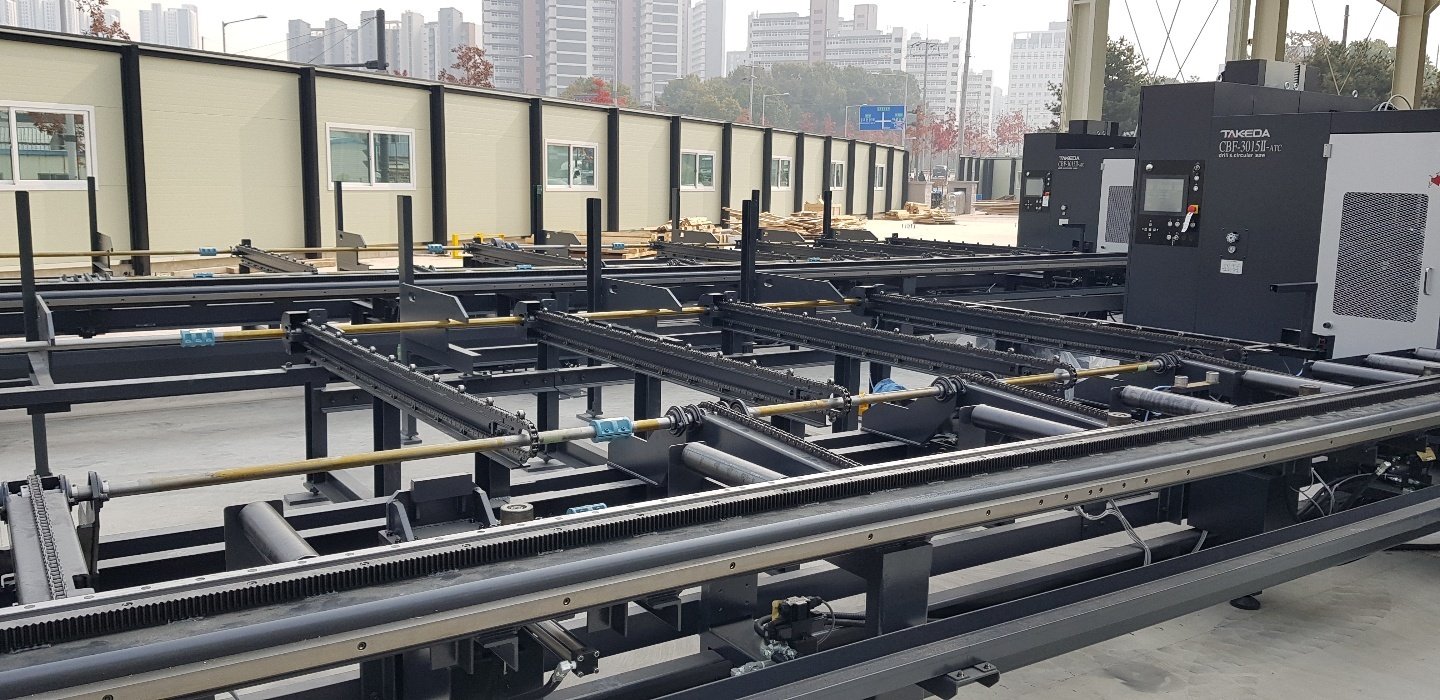

9.재료자동반입장치 150×10본(옵션)

재료길이 4500~12500mm까지의재료를 자동으로사이즈결정멈춤장치(自動定寸装備/캐리지)로 반입할수있다

10본사양인경우 폭150mm이하 최대10본까지 스톡(재고)할수있다 6본사양인경우 폭150mm이하 최대6본까지 스톡(재고)할수있다

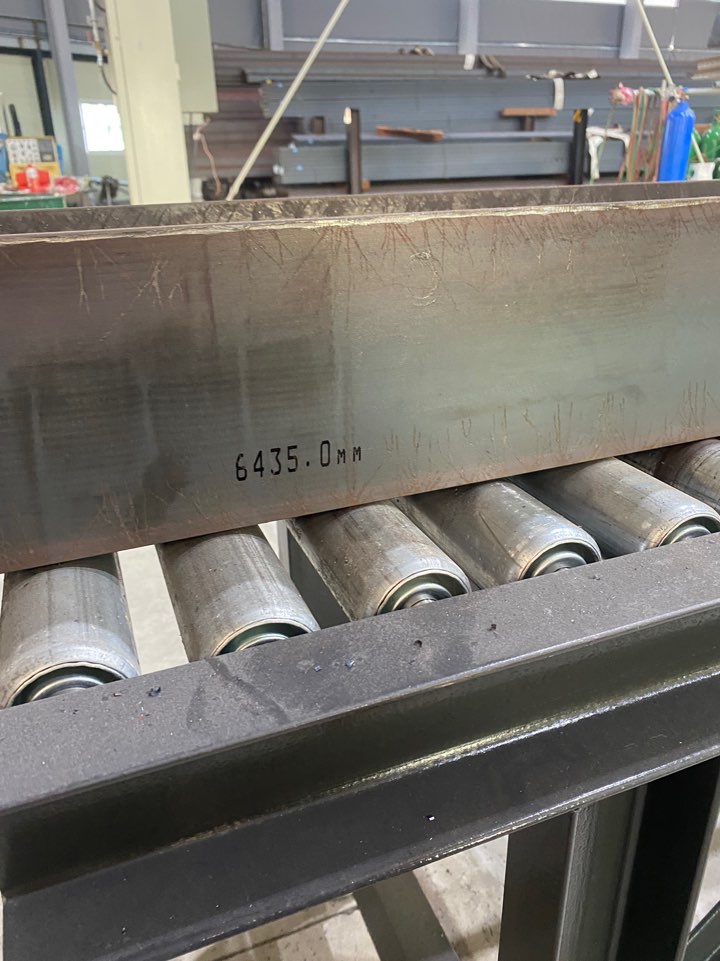

10.제품 인자마킹(옵션)

잉크젯트장치에의하여 높이10mm 폭13.5mm 최대20문자까지의인자(흑색)가 가능하다



가공능력

경고:기계의가공능력을 초과하는 제품의가공은 절대하지말아주십시요 드릴.톱날의 파손등에의한 인신사고의원인이된다



재료	자동 절단범위	각형강관	□ 50~ □ 150	50×50~300×150 mm이내의 H. [ .□ .L등 (단지 형상에따라서 자동가공불가도 있음)
		앵글	L50×50〜L150×150
		찬넬	[75×40〜[300×90
		H형강	H100×50~H300×150
		C찬넬	C75×45×15~C250×75×25
	최대중량	600Kg
	두께	2.3mm이상		얋은두께의경우 톱날의수명이저하 합니다
		3.2mm이하		하이스톱날사용
	최대길이	12500mm(12695mm)		그외 수종류가능
	최소길이	4500mm		충돌스타트의경우 1000mm
	강종	일반구조용강
톱날	사이즈	초경	Φ510×3.5mm(□125mm까지)
			Φ530×3.5mm(□150mm까지)
			Φ530×3.8mm(□150mm까지)
		하이스	Φ450×2.5mm(□100mm까지)
			Φ510×3.0mm(□125mm까지)
			Φ530×3.0mm(□150mm까지)
			Φ550×3.0mm(□150mm까지)
드릴사이즈	가공지름 범위	Φ9,0~ 33,5

얋은두꼐C찬넬의 가공시 드릴이 흔들려 가공구멍이 진원이 되지않은 경우가있습니다

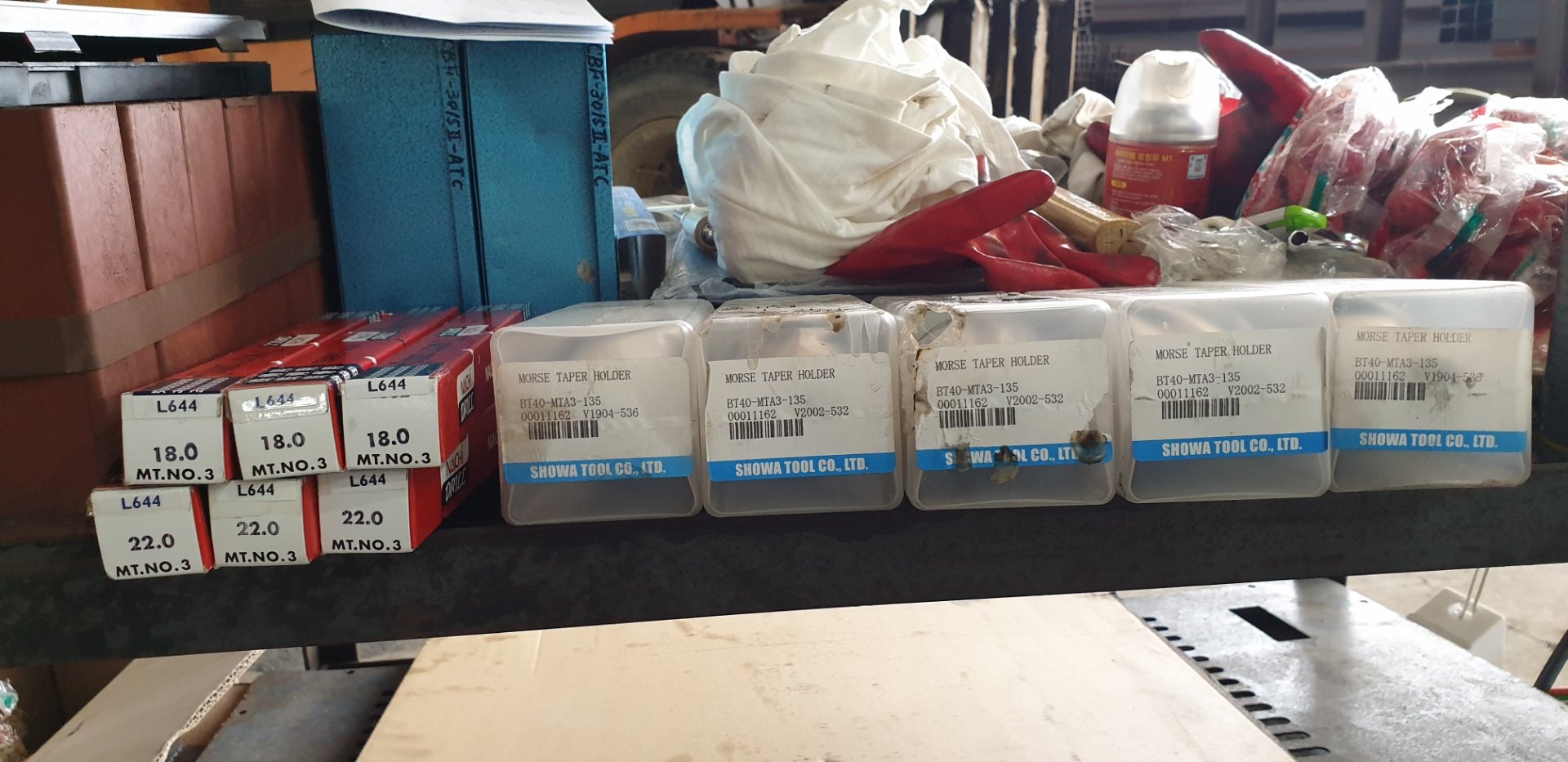

철골용드릴 Φ26.5초과~33,5이하는MT#4홀다가 필요하다
