<NEW 신규>AMADA앵글가공기CNCBW150

신규입고

AMADA앵글가공기CNCBW150 년식2001년   정비완료

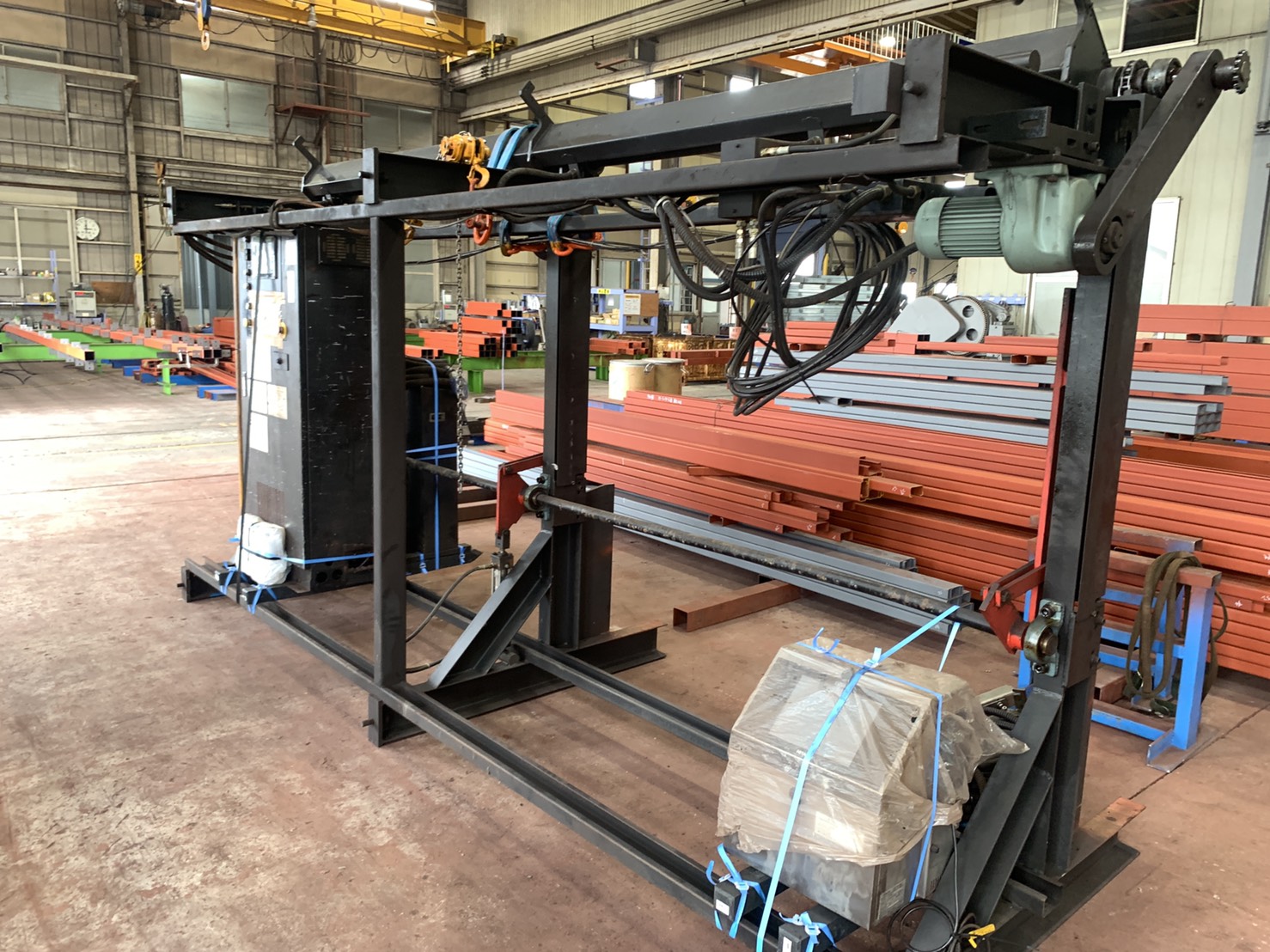

자동반입장치.프로그램작성소프트(BG WIN) . 더블캇타홀다. 마킹기.각종금형포함



https://youtu.be/TxTtIZHwoxw?t=47

https://youtu.be/uKHxj9_UD1c?t=7

https://youtu.be/q-vw_NFvtCE?t=3

Model				CNCBW-150
Processing performance (kN)		Cut		600 x 1
		Punch		400 x 2
Processing capacity (mm)	Punch hole (φ x thickness) (mm)			φ6 x 3 - φ25 x 12
	Single cut Cross-sectional area of workpieceMax 15 cm²	Standard	Angle	40 x 40 x 3 - 100 x 100 x 7
		Special	Flat bar	38 x 3 - 100 x 12
			Channel	75 x 40 x 5 x 7 - 100 x 50 x 5 x 7.5
			C channel	60 x 30 x 10 x 1.6 - 150 x 75 x 25 x 3.2
				120 x 60 x 25 and 70 x 40 x 25 are not machinable.
			Light-weight channel	50 x 25 x 10 x 2.3 - 150 x 75 x 4.5
	Double cut	Special	Angle	40 x 40 x 3 - 150 x 150 x 12
			Flat bar	38 x 3 - 150 x 12
			Unequal-sided angle	Longer side equal to or more than 40 and not exceeding 150, thickness of 12 or less
Length of product to be processed (mm)				30 - 12000
Material length that can be processed in automatic operation mode (mm)				1000 - 12000
Minimum remnant length (cutting at the end of material) (mm)				90
Motors (kW)		Hydraulic pump		11
		Material feed		0.75
		Gauge line		0.2 x 2
Power requirement (kVA)				23 (or 26 with flat loading)
Machine dimensions (W x L x H) (mm)				2212 x 2400 x 1648 (not including carriage)
Mass of machine (kg)				4500 (not including flat loading)



가공능력	캇타			60톤 1기
	펀칭			40톤 2기
가공능력 SS400相当	펀칭(구멍뚫기)			최소φ6×두께3～최대φ25×두께12
	표준부속품	싱글캇타  앵글캇타（한쪽날절단） （재료절단면적15cm2이하）	앵글	L40×40×3 ～ L100×100×7
	특별부속품	싱글캇타  앵글캇타（한쪽날절단） （재료절단면적15cm2이하）	플렛트바 (평철)	38×3～100×12 (특수사양 항목8참조)
			찬넬	ㄷ75×40×5×7～100×5×7.5
			C찬넬	C60×30×10×1.6～ C150×75×25×4.5  단지、 C120×60×25、 C70×40×25은 가공불가
			경량찬넬	ㄷ50×25×10×2.3 ～150×75×4.5
		더블캇타 (양날절단)	앵글	L40×40×3～L150×150×12
			플렛트바 (평철)	38×3～150×12 (특수사양 항목8참조)
			부등변앵글	장변40～150×12이하
가공제품길이				30～12000
자동운전가능가공소재길이				1000～12000
최소잔재 길이	미단절단있음 (잔재할부:미단)			90
	미단절단없음(잔재할부선단)			0
게이지라인 치수 가공범위 (G1.G2치수)	앵글			21＋두께～125  단지앵글90×90이하는 20＋두께～125
	플렛트바(평철)			20～125
	찬넬   ㄷ125 ㄷ150 사이즈는 구멍가공만 절단은 안됨			ㄷ75×40×5×7　　　　30～45  ㄷ100×50×5×7.5　　　30～70  ㄷ125×65×6×8　　　　31～94  ㄷ150×75×6.5×10　　35～115 ㄷ150×75×9×12.5　　42～108
	경량찬넬			20＋두께～W-두께-20  W는실치수
	C찬넬			L：립길이　W：재료폭 L+20~W-L-20 W. L는실치수
메카(기계) 반복위치 결정정도	송재축(이송축)			+-0.5
	왼쪽펀치게이지라인축			+-0.3(+-0.5)
	오른쪽펀치게이지라인축			+-0.3(+-0.5)
전동기	유압용			11KW×4P×50/60HZ
	송재(이송)용			0.75KW
	게이지라인용			0.2KW×2(0,4KW×2)
송재(이송속도)				최고60m/min
길이방향위치결정				NC서보위치결정
게이지라인방향위치결정				NC서보위치결정
다른파이구멍가공				일시정지-작업자호출 매뉴얼금형교환-다시기동
선단위치결정				자동선단미단검출스타트
전원전압				AC200/220V+-10% 50/60HZ
탱크용량				160릿트
기계치수				본체 2212 ×1648×16500mm NC 700×450×1600mm (시그널타워는 불포함)
기계중량				본체 2500Kg 이송테이블 (3본)1650Kg NC 120 Kg
				(  )는  시리얼번호 1~9호기 단지 7호기는 제외
